UCK316外球面轴承、UCK317外球面轴承、UCK318外球面轴承、UCK319外球面轴承、UCK320外球面轴承

发布时间：2025-05-05


说明： 1、座的上下有两个滑槽，在机架上可以往返移动，因此适合于需要调整轴间距离的场合，机械在运转中轴心亦可移动。多用于皮带、链条等传动轴上。 2、所承受的负荷较UCK200型要大。

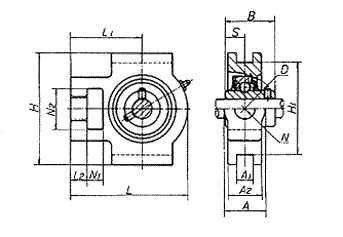

带座轴承代号		外形尺寸 (mm)														带座轴承重量(Kg)	配用轴承代号		配用轴承座代号
新代号	旧代号	D	B	S	L	L1	L2	H	H1	A	A1	A2	N	N1	N2	带座轴承重量(Kg)	新代号	旧代号	新代号	旧代号
UCK305	K90605	62	38	15	122	76	12	89	80	36	12	26	26	16	36	1.4	UC305	90605	K305	K605
UCK306	K90606	72	43	17	137	85	14	100	90	41	16	28	28	18	41	1.8	UC306	90606	K306	K606
UCK307	K90607	80	48	19	150	94	15	111	100	45	16	32	30	20	45	2.4	UC307	90607	K307	K607
UCK308	K90608	90	52	19	162	100	17	124	112	50	18	34	32	22	50	3.0	UC308	90608	K308	K608
UCK309	K90609	100	57	22	178	110	18	138	125	55	18	38	34	24	55	4.0	UC309	90609	K309	K609
UCK310	K90610	110	61	22	191	117	20	151	140	61	20	40	37	27	61	5.0	UC310	90610	K310	K610
UCK311	K90611	120	66	25	207	127	21	163	150	66	22	44	39	29	66	6.4	UC311	90611	K311	K611
UCK312	K90612	130	71	26	220	135	23	178	160	71	22	46	41	31	71	7.6	UC312	90612	K312	K612
UCK313	K90613	140	75	30	238	146	25	190	170	80	26	50	43	32	70	9.7	UC313	90613	K313	K613
UCK314	K90614	150	78	33	252	155	25	202	180	90	26	52	46	36	85	11.0	UC314	90614	K314	K614
UCK315	K90615	160	82	32	262	160	25	216	192	90	26	55	46	36	85	14.0	UC315	90615	K315	K615
UCK316	K90616	170	86	34	282	174	28	230	204	102	30	60	53	42	98	16.0	UC316	90616	K316	K616
UCK317	K90617	180	96	40	298	183	30	240	214	102	32	64	53	42	98	20.0	UC317	90617	K317	K617
UCK318	K90618	190	96	40	312	192	30	255	228	110	32	66	57	46	106	22.0	UC318	90618	K318	K618
UCK319	K90619	200	103	41	322	197	31	270	240	110	35	72	57	46	106	25.0	UC319	90619	K319	K619
UCK320	K90620	215	108	42	345	210	32	290	260	120	35	75	59	48	115	32.0	UC320	90620	K320	K620
UCK321	K90621	225	112	44	345	210	32	290	260	120	35	75	59	48	115	32.0	UC321	90621	K321	K621
UCK322	K90622	240	117	46	385	235	38	320	285	130	38	80	65	52	125	40.0	UC322	90622	K322	K622
UCK324	K90624	260	126	51	432	267	42	355	320	140	45	90	70	60	140	55.0	UC324	90624	K324	K624
UCK326	K90626	280	135	54	465	285	45	385	350	150	50	100	75	65	150	69.0	UC326	90626	K326	K626
UCK328	K90628	300	145	59	515	315	50	415	380	155	50	100	80	70	160	84.0	UC328	90628	K328	K628

注: 根据国标《GB/T7810》,该型作配以UEL300型轴承或UK300+H2300型轴承,可装配成为带滑块座
偏心套外球面球轴承或带滑块座紧定套外球面球轴承,本厂均生产供货。
