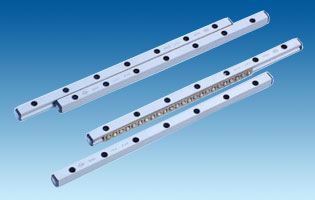

SGV9滚动直线导轨、SGV12滚动直线导轨、SGV15滚动直线导轨、SGV18滚动直线导轨
发布时间：2026-06-24
|
|
|

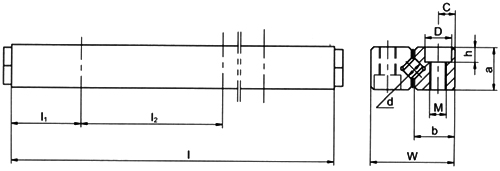

安装连接尺寸 |
|
|
d |
W |
a |
b |
c |
M |
l1 |
l2 |
D |
h |
额定载荷(kN) |
|
Cz |
C0z |
|
SGV2 |
2 |
12 |
6 |
5.5 |
2.5 |
M3 |
7.5 |
15 |
4.4 |
2 |
0.17 |
0.12 |
|
SGV3 |
3 |
18 |
8 |
8.3 |
3.5 |
M4 |
12.5 |
25 |
6 |
3.1 |
0.27 |
0.36 |
|
SGV4 |
4 |
22 |
11 |
10.2 |
4.5 |
M5 |
20 |
40 |
8 |
4.2 |
0.63 |
0.76 |
|
SGV6 |
6 |
30 |
15 |
14.4 |
6 |
M6 |
25 |
50 |
9.5 |
5.2 |
1.7 |
1.9 |
|
SGV9 |
9 |
40 |
20 |
19.2 |
8 |
M8 |
50 |
100 |
10.5 |
6.2 |
4.3 |
4.36 |
|
SGV12 |
12 |
58 |
28 |
28 |
12 |
M10 |
14 |
8.2 |
7.2 |
7.6 |
|
SGV15 |
15 |
71 |
36 |
34.4 |
14 |
M12 |
17.5 |
10.2 |
11.2 |
12.3 |
|
SGV18 |
18 |
83 |
40 |
40.2 |
18 |
M14 |
20 |
12.2 |
15.9 |
17.8 | |
|
Cz-单个滚柱的额定动载荷
Coz-单个滚柱的额定静载荷 |
|
导轨长度与滚柱个数 |
|
SGV2 |
导轨长度l
滚柱个数Z |
30
5 |
45
8 |
60
11 |
75
13 |
90
16 |
105
18 |
120
21 |
|
|
SGV3 |
导轨长度l
滚柱个数Z |
50
7 |
75
10 |
100
14 |
125
17 |
150
21 |
175
24 |
200
28 |
|
|
SGV4 |
导轨长度l
滚柱个数Z |
80
7 |
120
11 |
160
15 |
200
19 |
240
23 |
280
27 |
320
31 |
|
|
SGV6 |
导轨长度l
滚柱个数Z |
100
7 |
150
10 |
200
13 |
250
17 |
300
20 |
350
24 |
400
27 |
450
31 |
500
34 |
600
41 |
|
SGV9 |
导轨长度l
滚柱个数Z |
200
10 |
300
15 |
400
20 |
500
25 |
600
30 |
700
35 |
1200
60 |
|
|
SGV12 |
导轨长度l
滚柱个数Z |
200
7 |
300
10 |
400
14 |
500
17 |
600
21 |
700
24 |
800
28 |
|
|
SGV15 |
导轨长度l
滚柱个数Z |
300
8 |
400
11 |
500
13 |
600
16 |
700
19 |
800
22 |
900
25 |
1000
27 |
|
|
SGV18 |
导轨长度l
滚柱个数Z |
400
9 |
500
11 |
600
13 |
700
16 |
800
18 |
900
20 |
1000
23 |
1100
25 |
1200
27 |
| |
| |
|
精度等级 |
普通级
|
普高级
|
高级
|
精密级
|
|
项目记号 |
无记号
|
GH |
H |
P |
|

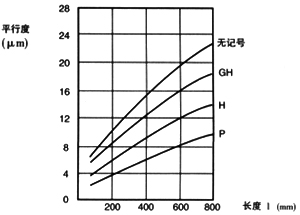

导轨面对基准A，B的平行度
|
按图2规定 |
|
高度E尺寸误差 |
±0.02 |
±0.02 |
±0.02 |
±0.01 |
|
高度E相互配对差 |
0.02 |
0.02 |
0.01 |
0.01 |
|
注：1.E=1/2名义高度+滚子半径
2.高度相互配对是指同一台面上床身所需使用的4根导轨、标注同一出厂编号
| |
