GZB25BAL滑块、GZB30BAL滑块、GZB35BAL滑块、GZB45BAL滑块、GZB55BAL滑块、GZB65BAL滑块、GZB85BAL滑块、GZB100BAL滑块、GZB125BAL滑块
发布时间：2025-05-05
结构

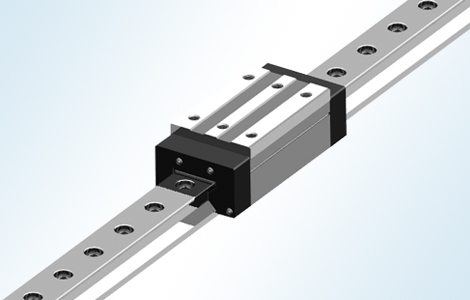

GZB BA/BAL滚柱重载直线导轨副是由导轨，滑块，滚柱，返向器，保持架，滚柱保持链，密封端盖等组成。
特点
◆ 超重负载
1、将传统的点接触受力方式改制为线接触受力，由于滚柱的刚性极高，从而大大提高了负载能力。
2、滚柱导轨采用中间内V型槽设计，能承受更大的转动转矩。
3、用有限元分析对滑块结构进行优化。
◆ 低噪音
滚柱之间用滚柱保持链分隔开，避免了内部碰撞，降低了导轨副中由于滚柱之间的碰撞而产生的噪音。
◆ 高速 高精度
滚柱保持链防止了滚柱的歪斜运动，运行稳定。同时滚柱与保持链之间形成了油膜接触，避免了滚柱之间的摩擦，使得导轨副在运行时发热量大大降低，从而实现导轨副的高速、高精度运动。
◆ 长时期免维护
在滚柱保持链中能存有一定量的润滑脂，如图-4所示，可以实现长期无需维护保养，延长使用寿命
◆ 四方向等载荷
GZB滚柱重载直线导轨副的滚柱与滚道的接触角为45°，所以此种导轨副具有四个方向等载荷的特点。
