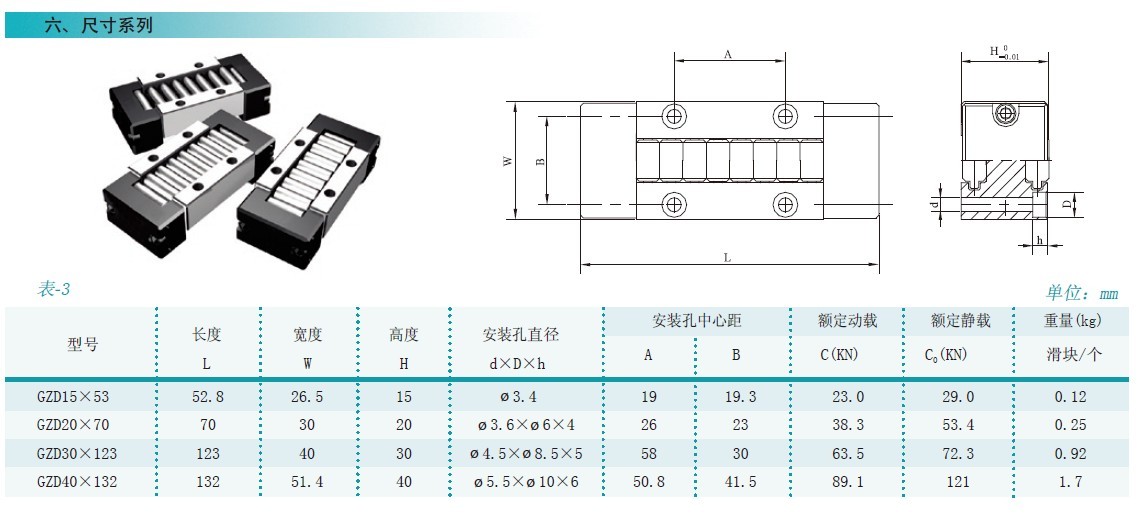

GZD15滚柱导轨块、GZD20滚柱导轨块、GZD30滚柱导轨块、GZD40滚柱导轨块
发布时间：2025-10-23
产品描述
滚柱导轨块是一种精密的直线运动滚动元件，具有较高的承载能力和较高的刚性，在反复动作、起动、停止、往复运动频率较高的情况下可减少整机重量和传动机构及动力费用。
滚柱导轨块可获得较高的灵敏度和高性能的平面直线运动。在重载或变载的情况下，弹性变形较小且能获得平稳的直线运动，没有爬行。
滚柱导轨块由于其滚动体——滚柱在滚动时导向好，能自动定心，故可提高机械的定位精度。
滚柱导轨块中的滚柱在基体中循环运动，故采用滚动导轨块，不受机床床身长度的限制，可根据承载大小及选用规格确定导轨块数量。
滚柱导轨块的应用面较广，小规格的可用在模具、仪器等的直线运动部件上，大规格的则可用于重型机床、精密仪器的平面直线运动，尤其适用于NC、CNC数控机床。

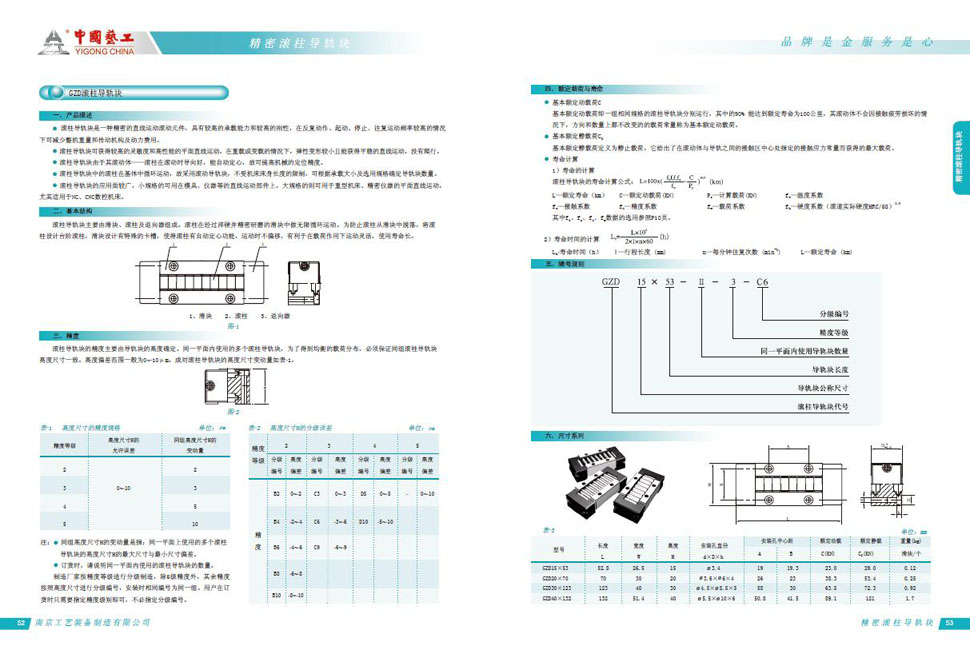

基本结构
滚柱导轨块主要由滑块、滚柱及返向器组成。滚柱在经过淬硬并精密研磨的滑块中做无限循环运动。为防止滚柱从滑块中脱落，将滚柱设计台阶滚柱，滑块设计有特殊的卡槽，使得滚柱有自动定心功能，运动时不偏移，有利于在载荷作用下运动灵活，使用寿命长。
精度
滚柱导轨块的精度主要由导轨块的高度确定。同一平面内使用的多个滚柱导轨块，为了得到均衡的载荷分布，必须保证同组滚柱导轨块高度尺寸一致。高度偏差范围一般为0~-10μm。
