RA20NL滑块、RA25NL滑块、RA30NL滑块、RA35NL滑块、RA45NL滑块、RA55NL滑块、RA65NL滑块导轨

发布时间：2025-05-05

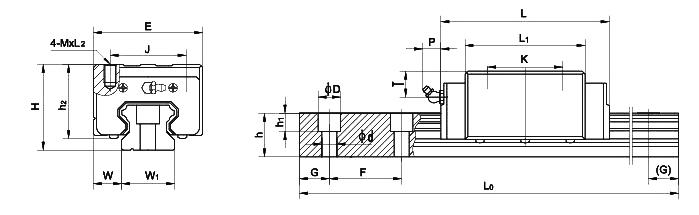

N、NL型参数表： 公称型号 RA15N 组配尺寸 H 28 h2 24.5 L 59 W 9.5 滑块尺寸 宽度E 34 长度L1 39 滑块安装孔间距 J×K 26×26 安装孔 M×L2 M4×5 P 5.5 T 8.3 h 15 导轨尺寸 W1 15 安装螺栓孔d×D×h1 4.5×7.5×5.3 孔距F 60 G(推荐） 20 单根导轨大长度L0 2500 基本额定载荷 动载C(kN) 8.21 静载C0(kN) 12.7 单个滑块允许静力矩 MA(N.m) 79.3 MB(N.m) 79.3 MC(N.m) 82.4 重量 法兰滑块（kg) 0.18 导轨(kg/m) 1.5	N、NL型参数表： 公称型号 RA20N 组配尺寸 H 30 h2 26.3 L 78 W 12 滑块尺寸 宽度E 44 长度L1 51 滑块安装孔间距 J×K 32×36 安装孔 M×L2 M5×6 P 12 T 6 h 18 导轨尺寸 W1 20 安装螺栓孔d×D×h1 6×9.5×8.5 孔距F 60 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 13.5 静载C0(kN) 23.1 单个滑块允许静力矩 MA(N.m) 148 MB(N.m) 148 MC(N.m) 193 重量 法兰滑块（kg) 0.25 导轨(kg/m) 2.3	N、NL型参数表： 公称型号 RA20NL 组配尺寸 H 30 h2 26.3 L 94 W 12 滑块尺寸 宽度E 44 长度L1 67 滑块安装孔间距 J×K 32×50 安装孔 M×L2 M5×6 P 12 T 6 h 18 导轨尺寸 W1 20 安装螺栓孔d×D×h1 6×9.5×8.5 孔距F 60 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 21 静载C0(kN) 30.5 单个滑块允许静力矩 MA(N.m) 298 MB(N.m) 298 MC(N.m) 332 重量 法兰滑块（kg) 0.35 导轨(kg/m) 2.3	N、NL型参数表： 公称型号 RA25N 组配尺寸 H 40 h2 35 L 87 W 12.5 滑块尺寸 宽度E 48 长度L1 59 滑块安装孔间距 J×K 35×35 安装孔 M×L2 M6×8 P 12 T 10.8 h 22 导轨尺寸 W1 23 安装螺栓孔d×D×h1 7×11×9 孔距F 60 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 18.6 静载C0(kN) 32.6 单个滑块允许静力矩 MA(N.m) 252 MB(N.m) 252 MC(N.m) 315 重量 法兰滑块（kg) 0.54 导轨(kg/m) 3.3
N、NL型参数表： 公称型号 RA25NL 组配尺寸 H 40 h2 35 L 106 W 12.5 滑块尺寸 宽度E 48 长度L1 78 滑块安装孔间距 J×K 35×50 安装孔 M×L2 M6×8 P 12 T 10.8 h 22 导轨尺寸 W1 23 安装螺栓孔d×D×h1 7×11×9 孔距F 60 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 25.8 静载C0(kN) 45.1 单个滑块允许静力矩 MA(N.m) 455 MB(N.m) 455 MC(N.m) 511 重量 法兰滑块（kg) 0.67 导轨(kg/m) 3.3	N、NL型参数表： 公称型号 RA30N 组配尺寸 H 45 h2 38.4 L 100 W 16 滑块尺寸 宽度E 60 长度L1 70 滑块安装孔间距 J×K 40×40 安装孔 M×L2 M8×10 P 12 T 9.5 h 26 导轨尺寸 W1 28 安装螺栓孔d×D×h1 9×14×12 孔距F 80 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 27.5 静载C0(kN) 45.2 单个滑块允许静力矩 MA(N.m) 431 MB(N.m) 431 MC(N.m) 635 重量 法兰滑块（kg) 0.9 导轨(kg/m) 4.8	N、NL型参数表： 公称型号 RA30NL 组配尺寸 H 45 h2 38.4 L 122 W 16 滑块尺寸 宽度E 60 长度L1 92 滑块安装孔间距 J×K 40×60 安装孔 M×L2 M8×10 P 12 T 9.5 h 26 导轨尺寸 W1 28 安装螺栓孔d×D×h1 9×14×12 孔距F 80 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 35.6 静载C0(kN) 61.5 单个滑块允许静力矩 MA(N.m) 725 MB(N.m) 725 MC(N.m) 856 重量 法兰滑块（kg) 1.1 导轨(kg/m) 4.8	N、NL型参数表： 公称型号 RA35N 组配尺寸 H 55 h2 47.4 L 112 W 18 滑块尺寸 宽度E 70 长度L1 80 滑块安装孔间距 J×K 50×50 安装孔 M×L2 M8×12 P 12 T 15 h 29 导轨尺寸 W1 34 安装螺栓孔d×D×h1 9×14×12 孔距F 80 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 36.8 静载C0(kN) 60.5 单个滑块允许静力矩 MA(N.m) 636 MB(N.m) 636 MC(N.m) 987 重量 法兰滑块（kg) 1.5 导轨(kg/m) 6.6
N、NL型参数表： 公称型号 RA35NL 组配尺寸 H 55 h2 47.4 L 137 W 18 滑块尺寸 宽度E 70 长度L1 105 滑块安装孔间距 J×K 50×72 安装孔 M×L2 M8×12 P 12 T 15 h 29 导轨尺寸 W1 34 安装螺栓孔d×D×h1 9×14×12 孔距F 80 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 49.3 静载C0(kN) 80.6 单个滑块允许静力矩 MA(N.m) 1022 MB(N.m) 1022 MC(N.m) 1385 重量 法兰滑块（kg) 2 导轨(kg/m) 6.6	N、NL型参数表： 公称型号 RA45N 组配尺寸 H 70 h2 61.4 L 138 W 20.5 滑块尺寸 宽度E 86 长度L1 98 滑块安装孔间距 J×K 60×60 安装孔 M×L2 M10×17 P 16 T 20 h 38 导轨尺寸 W1 45 安装螺栓孔d×D×h1 14×20×17 孔距F 105（100） G(推荐） 25 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 58.5 静载C0(kN) 93.5 单个滑块允许静力矩 MA(N.m) 1225 MB(N.m) 1225 MC(N.m) 1862 重量 法兰滑块（kg) 2.6 导轨(kg/m) 11	N、NL型参数表： 公称型号 RA45NL 组配尺寸 H 70 h2 61.4 L 170 W 20.5 滑块尺寸 宽度E 86 长度L1 130 滑块安装孔间距 J×K 60×80 安装孔 M×L2 M10×17 P 16 T 20 h 38 导轨尺寸 W1 45 安装螺栓孔d×D×h1 14×20×17 孔距F 105（100） G(推荐） 25 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 78.2 静载C0(kN) 118 单个滑块允许静力矩 MA(N.m) 1851 MB(N.m) 1851 MC(N.m) 2546 重量 法兰滑块（kg) 3.1 导轨(kg/m) 11	N、NL型参数表： 公称型号 RA55N 组配尺寸 H 80 h2 67.4 L 162 W 23.5 滑块尺寸 宽度E 100 长度L1 118 滑块安装孔间距 J×K 75×75 安装孔 M×L2 M12×18 P 16 T 20.8 h 44 导轨尺寸 W1 53 安装螺栓孔d×D×h1 16×23×20 孔距F 120 G(推荐） 30 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 87.3 静载C0(kN) 135 单个滑块允许静力矩 MA(N.m) 2011 MB(N.m) 2011 MC(N.m) 3422 重量 法兰滑块（kg) 4.5 导轨(kg/m) 15.1
N、NL型参数表： 公称型号 RA55NL 组配尺寸 H 80 h2 67.4 L 200 W 23.5 滑块尺寸 宽度E 100 长度L1 156 滑块安装孔间距 J×K 75×95 安装孔 M×L2 M12×18 P 16 T 20.8 h 44 导轨尺寸 W1 53 安装螺栓孔d×D×h1 16×23×20 孔距F 120 G(推荐） 30 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 116.4 静载C0(kN) 178 单个滑块允许静力矩 MA(N.m) 3798 MB(N.m) 3798 MC(N.m) 4623 重量 法兰滑块（kg) 5.6 导轨(kg/m) 15.1	N、NL型参数表： 公称型号 RA65N 组配尺寸 H 90 h2 77.2 L 207 W 31.5 滑块尺寸 宽度E 126 长度L1 147 滑块安装孔间距 J×K 76×70 安装孔 M×L2 M16×20 P 16 T 15.5 h 53 导轨尺寸 W1 63 安装螺栓孔d×D×h1 18×26×22 孔距F 150 G(推荐） 35 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 126 静载C0(kN) 192 单个滑块允许静力矩 MA(N.m) 4012 MB(N.m) 4012 MC(N.m) 6491 重量 法兰滑块（kg) 7.3 导轨(kg/m) 22.5	N、NL型参数表： 公称型号 RA65NL 组配尺寸 H 90 h2 77.2 L 267 W 31.5 滑块尺寸 宽度E 126 长度L1 207 滑块安装孔间距 J×K 76×120 安装孔 M×L2 M16×20 P 16 T 15.5 h 53 导轨尺寸 W1 63 安装螺栓孔d×D×h1 18×26×22 孔距F 150 G(推荐） 35 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 168 静载C0(kN) 237 单个滑块允许静力矩 MA(N.m) 7011 MB(N.m) 7011 MC(N.m) 8646 重量 法兰滑块（kg) 9.3 导轨(kg/m) 22.5	N、NL型参数表： 公称型号 RA85N 组配尺寸 H 110 h2 95.8 L 249 W 35.5 滑块尺寸 宽度E 156 长度L1 179 滑块安装孔间距 J×K 100×80 安装孔 M×L2 M18×25 P 16 T 23 h 65 导轨尺寸 W1 85 安装螺栓孔d×D×h1 24×35×28 孔距F 180 G(推荐） 45 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 193 静载C0(kN) 286 单个滑块允许静力矩 MA(N.m) 9981 MB(N.m) 9981 MC(N.m) 11026 重量 法兰滑块（kg) 13 导轨(kg/m) 35.2
