RA15FB导轨、RA20FB导轨、RA25FB导轨、RA30FB导轨、RA35FB导轨、RA45FB导轨、RA55FB导轨、RA65FB导轨、RA85FB导轨

发布时间：2025-05-04

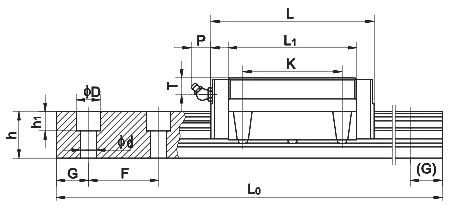

二.FB、FBL参数表 公称型号 RA15FB 组配尺寸 H 24 h2 20.5 L 59 W 16 滑块尺寸 宽度E 47 长度L1 39 滑块安装孔间距 J×K 38×30 安装孔 B×h3 ф4.5×11 h4 － h5 － P 5.5 T 4.3 h 15 导轨尺寸 W1 15 安装螺栓孔d×D×h1 4.5×7.5×5.3 孔距F 60 G(推荐） 20 单根导轨大长度L0 2500 基本额定载荷 动载C(kN) 8.21 静载C0(kN) 12.7 单个滑块允许静力矩 MA(N.m) 79.3 MB(N.m) 79.3 MC(N.m) 82.4 重量 法兰滑块（kg) 0.2 导轨(kg/m) 1.5	二.FB、FBL参数表 公称型号 RA20FB 组配尺寸 H 30 h2 26.3 L 78 W 21.5 滑块尺寸 宽度E 63 长度L1 51 滑块安装孔间距 J×K 53×40 安装孔 B×h3 ф6×10 h4 － h5 － P 12 T 6 h 18 导轨尺寸 W1 20 安装螺栓孔d×D×h1 6×9.5×8.5 孔距F 60 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 13.5 静载C0(kN) 23.1 单个滑块允许静力矩 MA(N.m) 148 MB(N.m) 148 MC(N.m) 193 重量 法兰滑块（kg) 0.35 导轨(kg/m) 2.3	二.FB、FBL参数表 公称型号 RA20FBL 组配尺寸 H 30 h2 26.3 L 94 W 21.5 滑块尺寸 宽度E 63 长度L1 67 滑块安装孔间距 J×K 53×40 安装孔 B×h3 ф6×10 h4 － h5 － P 12 T 6 h 18 导轨尺寸 W1 20 安装螺栓孔d×D×h1 6×9.5×8.5 孔距F 60 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 21 静载C0(kN) 30.5 单个滑块允许静力矩 MA(N.m) 298 MB(N.m) 298 MC(N.m) 332 重量 法兰滑块（kg) 0.47 导轨(kg/m) 2.3	二.FB、FBL参数表 公称型号 RA25FB 组配尺寸 H 36 h2 31 L 87 W 23.5 滑块尺寸 宽度E 70 长度L1 59 滑块安装孔间距 J×K 57×45 安装孔 B×h3 ф7×15 h4 11 h5 － P 12 T 6.8 h 22 导轨尺寸 W1 23 安装螺栓孔d×D×h1 7×11×9 孔距F 60 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 18.6 静载C0(kN) 32.6 单个滑块允许静力矩 MA(N.m) 252 MB(N.m) 252 MC(N.m) 315 重量 法兰滑块（kg) 0.59 导轨(kg/m) 3.3
二.FB、FBL参数表 公称型号 RA25FBL 组配尺寸 H 36 h2 31 L 106 W 23.5 滑块尺寸 宽度E 70 长度L1 78 滑块安装孔间距 J×K 57×45 安装孔 B×h3 ф7×15 h4 11 h5 － P 12 T 6.8 h 22 导轨尺寸 W1 23 安装螺栓孔d×D×h1 7×11×9 孔距F 60 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 25.8 静载C0(kN) 45.1 单个滑块允许静力矩 MA(N.m) 455 MB(N.m) 455 MC(N.m) 511 重量 法兰滑块（kg) 0.75 导轨(kg/m) 3.3	二.FB、FBL参数表 公称型号 RA30FB 组配尺寸 H 42 h2 35.4 L 100 W 31 滑块尺寸 宽度E 90 长度L1 70 滑块安装孔间距 J×K 72×52 安装孔 B×h3 ф9×18 h4 10 h5 － P 12 T 6.5 h 26 导轨尺寸 W1 28 安装螺栓孔d×D×h1 9×14×12 孔距F 80 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 27.5 静载C0(kN) 45.2 单个滑块允许静力矩 MA(N.m) 431 MB(N.m) 431 MC(N.m) 635 重量 法兰滑块（kg) 1.1 导轨(kg/m) 4.8	二.FB、FBL参数表 公称型号 RA30FBL 组配尺寸 H 42 h2 35.4 L 122 W 31 滑块尺寸 宽度E 90 长度L1 92 滑块安装孔间距 J×K 72×52 安装孔 B×h3 ф9×18 h4 10 h5 － P 12 T 6.5 h 26 导轨尺寸 W1 28 安装螺栓孔d×D×h1 9×14×12 孔距F 80 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 35.6 静载C0(kN) 61.5 单个滑块允许静力矩 MA(N.m) 725 MB(N.m) 725 MC(N.m) 856 重量 法兰滑块（kg) 1.3 导轨(kg/m) 4.8	二.FB、FBL参数表 公称型号 RA35FB 组配尺寸 H 48 h2 40.4 L 112 W 33 滑块尺寸 宽度E 100 长度L1 80 滑块安装孔间距 J×K 82×62 安装孔 B×h3 ф9×19 h4 11 h5 － P 12 T 8 h 29 导轨尺寸 W1 34 安装螺栓孔d×D×h1 9×14×12 孔距F 80 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 36.8 静载C0(kN) 60.5 单个滑块允许静力矩 MA(N.m) 636 MB(N.m) 636 MC(N.m) 987 重量 法兰滑块（kg) 1.6 导轨(kg/m) 6.6
二.FB、FBL参数表 公称型号 RA35FBL 组配尺寸 H 48 h2 40.4 L 137 W 33 滑块尺寸 宽度E 100 长度L1 105 滑块安装孔间距 J×K 82×62 安装孔 B×h3 ф9×19 h4 11 h5 － P 12 T 8 h 29 导轨尺寸 W1 34 安装螺栓孔d×D×h1 9×14×12 孔距F 80 G(推荐） 20 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 49.3 静载C0(kN) 80.6 单个滑块允许静力矩 MA(N.m) 1022 MB(N.m) 1022 MC(N.m) 1385 重量 法兰滑块（kg) 2 导轨(kg/m) 6.6	二.FB、FBL参数表 公称型号 RA45FB 组配尺寸 H 60 h2 51.4 L 138 W 37.5 滑块尺寸 宽度E 120 长度L1 98 滑块安装孔间距 J×K 100×80 安装孔 B×h3 ф11×25 h4 15 h5 － P 16 T 10 h 38 导轨尺寸 W1 45 安装螺栓孔d×D×h1 14×20×17 孔距F 105（100） G(推荐） 25 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 58.5 静载C0(kN) 93.5 单个滑块允许静力矩 MA(N.m) 1125 MB(N.m) 1125 MC(N.m) 1862 重量 法兰滑块（kg) 2.8 导轨(kg/m) 11	二.FB、FBL参数表 公称型号 RA45FBL 组配尺寸 H 60 h2 51.4 L 170 W 37.5 滑块尺寸 宽度E 120 长度L1 130 滑块安装孔间距 J×K 100×80 安装孔 B×h3 ф11×25 h4 15 h5 － P 16 T 10 h 38 导轨尺寸 W1 45 安装螺栓孔d×D×h1 14×20×17 孔距F 105（100） G(推荐） 25 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 78.2 静载C0(kN) 118 单个滑块允许静力矩 MA(N.m) 1851 MB(N.m) 1851 MC(N.m) 2546 重量 法兰滑块（kg) 3.3 导轨(kg/m) 11	二.FB、FBL参数表 公称型号 RA55FB 组配尺寸 H 70 h2 57.4 L 162 W 43.5 滑块尺寸 宽度E 140 长度L1 118 滑块安装孔间距 J×K 116×95 安装孔 B×h3 ф14×29 h4 17 h5 － P 16 T 10.8 h 44 导轨尺寸 W1 53 安装螺栓孔d×D×h1 16×23×20 孔距F 120 G(推荐） 30 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 87.3 静载C0(kN) 135 单个滑块允许静力矩 MA(N.m) 2011 MB(N.m) 2011 MC(N.m) 3422 重量 法兰滑块（kg) 4.5 导轨(kg/m) 15.1
二.FB、FBL参数表 公称型号 RA55FBL 组配尺寸 H 70 h2 57.4 L 200 W 43.5 滑块尺寸 宽度E 140 长度L1 118 滑块安装孔间距 J×K 116×95 安装孔 B×h3 ф14×29 h4 17 h5 － P 16 T 10.8 h 44 导轨尺寸 W1 53 安装螺栓孔d×D×h1 16×23×20 孔距F 120 G(推荐） 30 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 116.4 静载C0(kN) 178 单个滑块允许静力矩 MA(N.m) 3798 MB(N.m) 3798 MC(N.m) 4623 重量 法兰滑块（kg) 5.7 导轨(kg/m) 15.1	二.FB、FBL参数表 公称型号 RA65FB 组配尺寸 H 90 h2 77.2 L 207 W 53.5 滑块尺寸 宽度E 170 长度L1 147 滑块安装孔间距 J×K 142×110 安装孔 B×h3 ф16×23 h4 21.5 h5 37 P 16 T 15.5 h 53 导轨尺寸 W1 63 安装螺栓孔d×D×h1 18×26×22 孔距F 150 G(推荐） 35 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 126 静载C0(kN) 192 单个滑块允许静力矩 MA(N.m) 4012 MB(N.m) 4012 MC(N.m) 6491 重量 法兰滑块（kg) 8.5 导轨(kg/m) 22.5	二.FB、FBL参数表 公称型号 RA65FBL 组配尺寸 H 90 h2 77.2 L 267 W 53.5 滑块尺寸 宽度E 170 长度L1 207 滑块安装孔间距 J×K 142×110 安装孔 B×h3 ф16×23 h4 21.5 h5 37 P 16 T 15.5 h 53 导轨尺寸 W1 63 安装螺栓孔d×D×h1 18×26×22 孔距F 150 G(推荐） 35 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 168 静载C0(kN) 237 单个滑块允许静力矩 MA(N.m) 7011 MB(N.m) 7011 MC(N.m) 8646 重量 法兰滑块（kg) 10.7 导轨(kg/m) 22.5	二.FB、FBL参数表 公称型号 RA85FB 组配尺寸 H 110 h2 95.8 L 249 W 65 滑块尺寸 宽度E 215 长度L1 179 滑块安装孔间距 J×K 185×140 安装孔 B×h3 ф18×30 h4 28 h5 55 P 16 T 23 h 65 导轨尺寸 W1 85 安装螺栓孔d×D×h1 24×35×28 孔距F 180 G(推荐） 45 单根导轨大长度L0 3000 基本额定载荷 动载C(kN) 193 静载C0(kN) 286 单个滑块允许静力矩 MA(N.m) 9981 MB(N.m) 9981 MC(N.m) 11026 重量 法兰滑块（kg) 17 导轨(kg/m) 35.2
