天津滑块GGB16AB、天津滑块GGB20AB、天津滑块GGB20ABL、天津滑块GGB25AB、天津滑块GGB25ABL、天津滑块GGB30AB、天津滑块GGB30ABL、天津滑块GGB35AB、天津滑块GGB35ABL

发布时间：2026-01-31

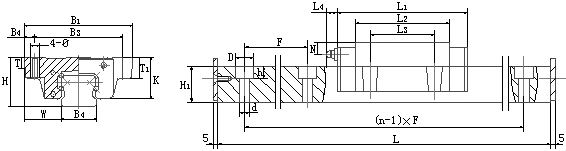

型号 导轨副尺寸 滑块尺寸
H W B1 B2 B3 K T T1 Ø L1 L2 L3
GGB16AB 24 15.5 47 4.5 38 19.4 7 11 4.5 58 40.5 30
GGB20AB 30 21.5 63 5 53 4 10 10 7 70 50 40
GGB20ABL 86 66
GGB25AB 37
(36)		 23.5 70 6.5 57 30.5 12 16 7 79.5 59 45
GGB25ABL 98.5 78
GGB30AB 42 31 90 9 72 35 10 18 9 95.2 70 52
GGB30ABL 117.2 92
GGB35AB 48 33 100 9 82 38 13 21 11 107.8 81 62
GGB35ABL 131.8 105
GGB45AB 62
(60)		 37.5 120 10 100 51 15 25 13 135 102 80
GGB45ABL 163 130
GGB55AB 70 43.5 140 12 116 57 20 29 14 161 118 95
GGB55ABL 199 156
GGB65AB 90 53.5 170 14 142 76 23 37 16 195 147 110
GGB65ABL 255 207
GGB85AB 110 65 215 15 185 94 30 55 18 243.4 179 140
GGB85ABL 300.4 236
油杯尺寸  导轨尺寸 额定
动载		 额定
静载		 额定力矩
L4 G N B4 H1 d×D×h F 单根大长度Lmax C
(KN)		 C0
(KN)		 MA
(N.m)		 MB
(N.m)		 MC
(N.m)
2.5 Φ4 4 16 15 4.5×7.5×5.3 60 500 6.07 6.8 55.5 55.5 88.8
11 M6 6 20 18 6×9.5×8.5 60 1400 11.6 14.5 92.4 92.4 154
13.6 20.3 121.8 121.8 203
11 M6 7.2 23 22 7×11×9 60 3000 17.7 22.6 149.8 149.8 246
20.7 34.97 244.8 244.8 402
11 M6 7 28 26 9×14×12 80 3000 27.6 34.4 311.3 311.3 546
33.4 45.8 560 560 745.2
11 M6 8 34 29 9×14×12 80 3000 35.1 47.2 488 488 790
39.96 64.85 681 681 1102.45
11 M6 12 45 38 14×20×16 100
(105)		 3000 42.5 71 848 848 1448
64.4 102.1 1345.4 1345.4 2247.25
14 M8×1 12 53 44 16×23×20 120 3000 79.4 101 1547 1547 2580
92.2 142.5 2264.3 2264.3 3776.25
14 M8×1 12 63 53 18×26×22 150 3000 115 163 3237 3237 4860
148 224.5 4627.5 4627.5 6945.75
14 M8×1 14 85 65 24×35×28 180 3000 172.2 257.4 6076.4 6076.4 12842
202.3 327.6 9946.3 9946.3 15410
