MZ系列凸轮离合器（MZ15至MZ70）普通用途离合器性能及尺寸：

型号	扭矩能力（N.m）	高转速（r/min)		高分度速度（cys/min）	轴孔
		内圈	外圈		直径（H7）	键槽
MZ15	186	1,800	900	150	15	5×2.3
MZ17	215	1,700	800	150	17	5×2.3
MZ20	323	1,600	700	150	20	6×2.8
MZ30-22	735	1,500	500	150	22	6×2.8
MZ30-25					25	8×3.3
MZ30					30	10×3.3
MZ35	1,080	1,400	300	150	35	10×3.3
MZ45-40	1,620	1,400	300	150	40	12×3.3
MZ45-40					45	14×3.8
MZ60-50	2,110	1,200	250	150	50	14×3.8
MZ60-55					55	16×4.3
MZ60					60	18×4.4
MZ70-65	3,040	1,100	250	150	65	18×4.4
MZ70					70	20×4.9

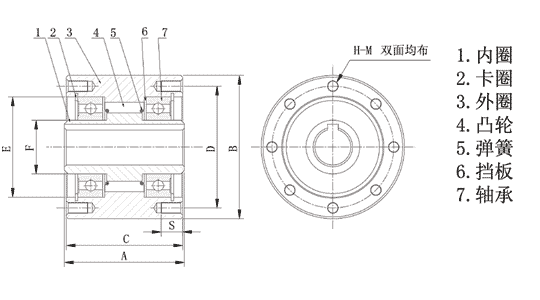

型号	A	B	C	D	E(M6)	F	G	H-M 牙孔	S
MZ15	62	68	60	58	47	25	5.5	6×M5×P0.8	10
MZ17	66	75	64	64	52	28	6.3	6×M5×P0.8	10
MZ20	67	80	65	68	55	30	7.6	6×M6×P1.0	12
MZ30-22	82	100	80	88	75	45	8.9	6×M8×P1.25	16
MZ30-25
MZ30
MZ35	87	110	85	95	80	50	8.7	6×M8×P1.25	16
MZ45-40	92	125	90	110	95	60	8.4	8×M8×P1.25	16
MZ45-40
MZ60-50	102	155	100	140	125	80	9.1	8×M8×P1.25	16
MZ60-55
MZ60
MZ70-65	105	175	103	162	145	95	8.6	8×M8×P1.25	16
MZ70

安装及使用 1.MZ系列凸轮离合器两端配有防尘轴承，内部已经注入特殊的润滑脂，使用时不需要润滑。 2.与皮带轮、齿轮或链轮配合时，将离合器插入皮带轮、齿轮或链轮的毂孔（具有JIS标准f6级公差）内，并将螺栓（高抗拉强度）旋入离合器端面的牙孔内以紧固。 3.推荐轴的公差按下面列表： 型号 直径（mm） 公差（mm） MZ 15 15 +0 至–0.018 MZ 17 17 +0 至–0.018 MZ 20 20 +0 至–0.021 MZ 30 30 +0 至–0.021 MZ 35 35 +0 至–0.025 MZ 45 45 +0 至–0.025 MZ 60 60 +0 至–0.030 MZ 70 70 +0 至–0.030 4.外部载荷要使用其它的装置来支撑，不能直接作用在凸轮离合器上。 5.离合器与轴的联结仅能使用平键，请勿使用锥形键。 6.当将离合器安装到轴上时，应将推力作用于离合器的内圈，请勿作用于在外圈（见右侧安装图示）。 7.当需要立式安装时，请与Boltun联系。 8.此系列凸轮离合器的工作环境温度：-5℃至40℃ 9.使用的键应该符合JIS B1301-1976或ISO R773标准。
