GJF15滚珠丝杠、GJF20滚珠丝杠、GJF25滚珠丝杠、GJF30滚珠丝杠、GJF32滚珠丝杠、GJF40滚珠丝杠、GJF50滚珠丝杠、GJF60滚珠丝杠、GJF70滚珠丝杠、GJF85滚珠丝杠

发布时间：2025-10-22

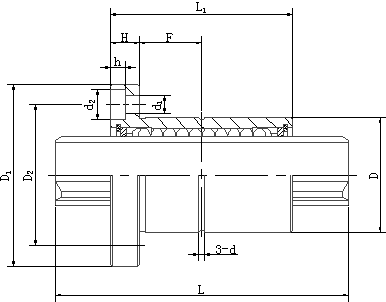

规格
型号

公称
轴径
d₀

外径 D

套
长度
L₁

轴大
长度
L

法兰
直径
D₁

安装孔
中心径
D₂

法兰厚度
H

沉孔
深度
h

油孔
d

沉孔直径
d₂

过孔
直径
d₁

油孔
位置
F

基本定额扭矩

动扭矩C_TN-m

静扭矩C_0TN-m

GJF15	15	23	0 -0.013	40	0 -0.3	300	43	0 -0.2	32	7	4.4	2	8	4.5	13	27	45
GJF20	20	30	0 -0.013	50	0 -0.3	500	49	0 -0.2	38	7	4.4	3	8	4.5	18	64	90
GJF25	25	38	0 -0.016	60	0 -0.3	700	60	0 -0.2	47	9	5	3	10	5.8	21	134	184
GJF30	30	45	0 -0.016	70	0 -0.3	1000	70	0 -0.2	54	10	6	3	11	6.6	25	238	317
GJF32	32	48	0 -0.016	70	0 -0.3	1000	73	0 -0.2	57	10	6	3	12	7	25	238	317
GJF40	40	57	0 -0.019	90	0 -0.3	1200	90	0 -0.2	70	14	7	4	15	9	31	523	670
GJF50	50	70	0 -0.019	100	0 -0.3	1200	108	0 -0.2	86	16	9	4	18	11	34	956	1146
GJF60	60	85	0 -0.022	127	0 -0.3	1200	124	0 -0.2	102	18	11	4	18	11	45.5	1631	2262
GJF70	70	100	0 -0.022	135	0 -0.3	1200	142	0 -0.2	117	20	13	4	20	14	47.5	2617	3597
GJF85	85	120	0 -0.022	155	0 -0.3	1200	168	0 -0.2	138	22	13	5	20	13	55.5	4139	5635
