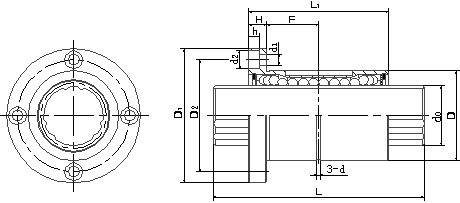

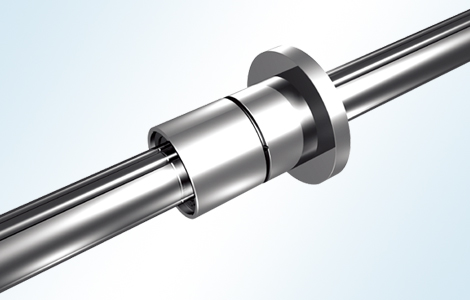

GJFG30滚珠丝杠、GJFG60滚珠丝杠、GJFG型凹槽式滚动花键副尺寸系列

发布时间：2025-10-22

规格型号

外径
D

套长度
L₁

轴大
长度
L

法兰直径
D₁

安装孔
中心距
D₂

法兰
厚度
H

沉孔
深度
h

沉孔直
d₂

过孔
直径
d₁

油孔
d

油孔
位置
F

基本定额扭矩

动扭矩C_T
N-m

静扭矩C_0T
N-m

GJFG30

48
0
-0.016
80
0
-0.3
1000

75
0
-0.2
60

10

6.5

11

6.6

3

30

171

148

GJFG60

90
0
-0.022
140
0
-0.3
1200

134
0
-0.2
112

16

11

18

11

5

54

1220

1040

上一篇：GJF15滚珠丝杠、GJF20滚珠丝杠、GJF25滚珠丝杠、GJF30滚珠丝杠、GJF32滚珠丝杠、GJF40滚珠丝杠、GJF50滚珠丝杠、GJF60滚珠丝杠、GJF70滚珠丝杠、GJF85滚珠丝杠 —— 下一篇：GJFG30滚珠丝杠、GJFG60滚珠丝杠、GJFG型凹槽式滚动花键副尺寸系列

返回搜轴承首页

规格型号	外径 D		套长度 L₁		轴大长度 L	法兰直径 D₁		安装孔中心距 D₂	法兰厚度 H	沉孔深度 h	沉孔直 d₂	过孔直径 d₁	油孔 d	油孔位置 F	基本定额扭矩
规格型号	外径 D		套长度 L₁		轴大长度 L	法兰直径 D₁		安装孔中心距 D₂	法兰厚度 H	沉孔深度 h	沉孔直 d₂	过孔直径 d₁	油孔 d	油孔位置 F	动扭矩C_T N-m	静扭矩C_0T N-m
GJFG30	48	0 -0.016	80	0 -0.3	1000	75	0 -0.2	60	10	6.5	11	6.6	3	30	171	148
GJFG60	90	0 -0.022	140	0 -0.3	1200	134	0 -0.2	112	16	11	18	11	5	54	1220	1040
