搜轴承 -- 黑板报 -- UCFU210外球面轴承带座、UCFU211外球面轴承带座、UCFU21...

UCFU210外球面轴承带座、UCFU211外球面轴承带座、UCFU212外球面轴承带座、UCFU213外球面轴承带座、UCFU214外球面轴承带座、UCFU215外球面轴承带座、UCFU216外球面轴承带座、UCFU217外球面轴承带座、UCFU218外球面轴承带座、UCFU220外球面轴承带座

发布时间：2025-05-04

说明：
1、一般安装在机械的侧壁上，结构简单、安装方便，是法兰型轴承座中应用广泛的一种；
2、上表中所列UCWFU201-UCWFU203与国标《GB/T7810》中的UCFU201-UCFU203是一致的。

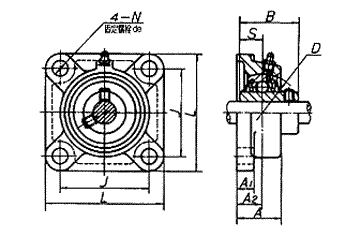

带座轴承代号外形尺寸 (mm) 带座轴承重量(Kg) 配用轴承代号配用轴承座代号

新代号旧代号 D B S L J A A1 A2 N de 新代号旧代号新代号旧代号

UCFU201 F90501 40 27.4 11.5 76 54 27 11 17 12 M10 0.7 UCW201 90501 FU203 F503

UCFU202 F90502 40 27.4 11.5 76 54 27 11 17 12 M10 0.6 UCW202 90502 FU202 F503

UCFU203 F90503 40 27.4 11.5 76 54 27 11 17 12 M10 0.6 UCW203 90503 FU203 F503

UCFU204 F90504 47 31.0 12.7 86 63.5 30 11 19 12 M10 0.7 UC204 90504 FU204 F504

UCFU205 F90505 52 34.1 14.3 95 70 30 13 19 12 M10 0.9 UC205 90505 FU205 F505

UCFU206 F90506 62 38.1 15.9 108 82.5 33 13 20 12 M10 1.1 UC206 90506 FU206 F506

UCFU207 F90507 72 42.9 17.5 117 92 36 15 21 14 M12 1.5 UC207 90507 FU207 F507

UCFU208 F90508 80 49.2 19.0 130 101.5 39 15 24 16 M14 1.9 UC208 90508 FU208 F508

UCFU209 F90509 85 49.2 19.0 137 105 40 16 24 16 M14 2.3 UC209 90509 FU209 F509

UCFU210 F90510 90 51.6 19.0 143 111 46 16 28 19 M16 2.7 UC210 90510 FU210 F510

UCFU211 F90511 100 55.6 22.2 162 130 49 18 31 19 M16 3.9 UC211 90511 FU211 F511

UCFU212 F90512 110 65.1 25.4 175 143 53 18 34 19 M16 4.7 UC212 90512 FU212 F512

UCFU213 F90513 120 65.1 25.4 187 149.5 52 21 34 19 M16 5.7 UC213 90513 FU213 F513

UCFU214 F90514 125 74.6 30.2 193 152 54 22 35 19 M16 6.1 UC214 90514 FU214 F514

UCFU215 F90515 130 77.8 33.3 200 159 58 22 35 19 M16 6.9 UC215 90515 FU215 F515

UCFU216 F90516 140 82.6 33.3 208 165 58 22 35 23 M20 8.1 UC216 90516 FU216 F516

UCFU217 F90517 150 85.7 34.1 220 175 63 24 36 23 M20 9.3 UC217 90517 FU217 F517

UCFU218 F90518 160 96.0 39.7 235 187 68 24 42 23 M20 11.0 UC218 90518 FU218 F518

UCFU220 　 180 108 42.0 265 210 74 28 44 27 M22 12.0 UC220 　 FU220 　

注: 根据国标《GB/T7810》,该型座配以UEL200型轴承或UK200+H2300型轴承,可装配成为带方型座
偏心套外球面球轴承或带方型座紧定套外球面球轴承，本厂均生产供货。

上一篇：F90510外球面轴承带座、F90511外球面轴承带座、F90512外球面轴承带座、F90513外球面轴承带座、F90514外球面轴承带座、F90515外球面轴承带座、F90516外球面轴承带座、F90517外球面轴承带座、F90518外球面轴承带座 —— 下一篇：UCP000锌合金轴承座、UCP001锌合金轴承座、UCP002锌合金轴承座、UCP003锌合金轴承座、UCP004锌合金轴承座、UCP005锌合金轴承座、UCP006锌合金轴承座

返回搜轴承首页


说明： 1、一般安装在机械的侧壁上，结构简单、安装方便，是法兰型轴承座中应用广泛的一种； 2、上表中所列UCWFU201-UCWFU203与国标《GB/T7810》中的UCFU201-UCFU203是一致的。
带座轴承代号		外形尺寸 (mm)										带座轴承重量(Kg)	配用轴承代号		配用轴承座代号
新代号	旧代号	D	B	S	L	J	A	A1	A2	N	de	带座轴承重量(Kg)	新代号	旧代号	新代号	旧代号
UCFU201	F90501	40	27.4	11.5	76	54	27	11	17	12	M10	0.7	UCW201	90501	FU203	F503
UCFU202	F90502	40	27.4	11.5	76	54	27	11	17	12	M10	0.6	UCW202	90502	FU202	F503
UCFU203	F90503	40	27.4	11.5	76	54	27	11	17	12	M10	0.6	UCW203	90503	FU203	F503
UCFU204	F90504	47	31.0	12.7	86	63.5	30	11	19	12	M10	0.7	UC204	90504	FU204	F504
UCFU205	F90505	52	34.1	14.3	95	70	30	13	19	12	M10	0.9	UC205	90505	FU205	F505
UCFU206	F90506	62	38.1	15.9	108	82.5	33	13	20	12	M10	1.1	UC206	90506	FU206	F506
UCFU207	F90507	72	42.9	17.5	117	92	36	15	21	14	M12	1.5	UC207	90507	FU207	F507
UCFU208	F90508	80	49.2	19.0	130	101.5	39	15	24	16	M14	1.9	UC208	90508	FU208	F508
UCFU209	F90509	85	49.2	19.0	137	105	40	16	24	16	M14	2.3	UC209	90509	FU209	F509
UCFU210	F90510	90	51.6	19.0	143	111	46	16	28	19	M16	2.7	UC210	90510	FU210	F510
UCFU211	F90511	100	55.6	22.2	162	130	49	18	31	19	M16	3.9	UC211	90511	FU211	F511
UCFU212	F90512	110	65.1	25.4	175	143	53	18	34	19	M16	4.7	UC212	90512	FU212	F512
UCFU213	F90513	120	65.1	25.4	187	149.5	52	21	34	19	M16	5.7	UC213	90513	FU213	F513
UCFU214	F90514	125	74.6	30.2	193	152	54	22	35	19	M16	6.1	UC214	90514	FU214	F514
UCFU215	F90515	130	77.8	33.3	200	159	58	22	35	19	M16	6.9	UC215	90515	FU215	F515
UCFU216	F90516	140	82.6	33.3	208	165	58	22	35	23	M20	8.1	UC216	90516	FU216	F516
UCFU217	F90517	150	85.7	34.1	220	175	63	24	36	23	M20	9.3	UC217	90517	FU217	F517
UCFU218	F90518	160	96.0	39.7	235	187	68	24	42	23	M20	11.0	UC218	90518	FU218	F518
UCFU220		180	108	42.0	265	210	74	28	44	27	M22	12.0	UC220		FU220
