CNA201外球面轴承、CNA202外球面轴承、CNA203外球面轴承、CNA204外球面轴承、CNA205外球面轴承、CNA206外球面轴承、CNA207外球面轴承、CNA208外球面轴承、CNA209外球面轴承、CNA210外球面轴承、CNA211外球面轴承、CNA212外球面轴承、CNA213外球面轴承、CNA214外球面轴承、CNA215外球面轴承、CNA216外球面轴承
发布时间：2025-05-05
 |
说明：
1、由于偏心套的紧固力较顶丝大，所以与同一内径尺寸带顶丝型外球而球轴承相比能承受较多大轴向负荷，适用于振动、冲击负荷的部位，例如农机上用的较多，偏心套旋紧方向应和轴的转动方向一致。 2、公司的代号，外形尺寸与国标《GB/T3882》中UEL201-UEL203是一致的。 | |||||||||||||||||

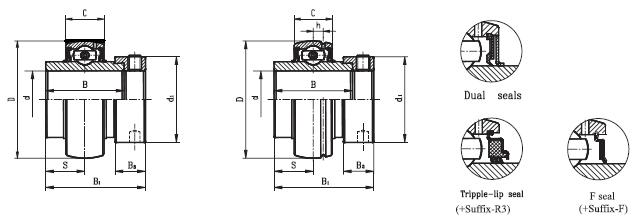

| 轴承代号 | 外形尺寸（mm) | 重量(Kg) | 额定 动负荷Cr(KN) | 额定 静负荷Cor(KN) | 极限 转速(r/min) | 配用偏心套代号 | ||||||||||||
| 新代号 | 旧代号 | d | D | B1 | B | B2 | S | C | rmin | D1 | G | ds | 新代号 | 旧代号 | ||||
| CNA201 | 390501 | 12 | 40 | 37.3 | 27.8 | 13.5 | 13.9 | 15 | 0.6 | 28.6 | 4.8 | M6×1 | 0.26 | 7.36 | 4.48 | 4500 | E201 | P501 |
| CNA202 | 390502 | 15 | 40 | 37.3 | 27.8 | 13.5 | 13.9 | 15 | 0.6 | 28.6 | 4.8 | M6×1 | 0.23 | 7.36 | 4.48 | 4500 | E202 | P502 |
| CNA203 | 390503 | 17 | 40 | 37.3 | 27.8 | 13.5 | 13.9 | 15 | 0.6 | 28.6 | 4.8 | M6×1 | 0.21 | 7.36 | 4.48 | 4500 | E203 | P503 |
| CNA204 | 390504 | 20 | 47 | 43.7 | 34.2 | 13.5 | 17.1 | 17 | 1.0 | 33.3 | 4.8 | M6×1 | 0.18 | 9.88 | 6.20 | 4000 | E204 | P504 |
| CNA205 | 390505 | 25 | 52 | 44.4 | 34.9 | 13.5 | 17.5 | 17 | 1.0 | 38.1 | 4.8 | M6×1 | 0.25 | 10.78 | 6.98 | 3400 | E205 | P505 |
| CNA206 | 390506 | 30 | 62 | 48.4 | 36.5 | 15.9 | 18.3 | 19 | 1.0 | 44.5 | 6.0 | M6×1 | 0.40 | 14.97 | 10.04 | 2800 | E206 | P506 |
| CNA207 | 390507 | 35 | 72 | 51.1 | 37.6 | 17.5 | 18.8 | 20 | 1.1 | 55.6 | 6.8 | M8×1 | 0.61 | 19.75 | 13.67 | 2400 | E207 | P507 |
| CNA208 | 390508 | 40 | 80 | 56.3 | 42.8 | 18.3 | 21.4 | 21 | 1.1 | 60.3 | 6.8 | M8×1 | 0.75 | 22.71 | 15.94 | 2200 | E208 | P508 |
| CNA209 | 390509 | 45 | 85 | 56.3 | 42.8 | 18.3 | 21.4 | 22 | 1.1 | 63.5 | 6.8 | M8×1 | 0.81 | 24.36 | 17.71 | 1900 | E209 | P509 |
| CNA210 | 390510 | 50 | 90 | 62.7 | 49.2 | 18.3 | 24.6 | 24 | 1.1 | 69.9 | 7.0 | M10×1 | 0.98 | 26.98 | 19.84 | 1800 | E210 | P510 |
| CNA211 | 390511 | 55 | 100 | 71.4 | 55.5 | 20.7 | 27.8 | 25 | 1.5 | 76.2 | 7.0 | M10×1 | 1.30 | 33.37 | 25.11 | 1600 | E211 | P511 |
| CNA212 | 390512 | 60 | 110 | 77.8 | 61.9 | 22.3 | 31.0 | 27 | 1.5 | 84.2 | 8.0 | M10×1 | 1.78 | 36.74 | 27.97 | 1500 | E212 | P512 |
| CNA213 | 390513 | 65 | 120 | 85.7 | 69.2 | 23.5 | 34.1 | 27 | 1.5 | 90.0 | 8.5 | M12×1.25 | 2.48 | 44.01 | 34.18 | 1400 | E213 | P513 |
| CNA214 | 390514 | 70 | 125 | 85.7 | 69.2 | 23.5 | 34.1 | 29 | 1.5 | 95.0 | 8.5 | M12×1.25 | 2.50 | 46.79 | 37.59 | 1300 | E214 | P514 |
| CNA215 | 390515 | 75 | 130 | 92.1 | 76.6 | 23.5 | 37.3 | 30 | 1.5 | 104.0 | 8.5 | M12×1.25 | 2.86 | 50.85 | 41.26 | 1200 | E215 | P515 |
| CNA216 | 390516 | 80 | 140 | 92.0 | 70.0 | 30.0 | 33.3 | 33 | 2.0 | 110 | 11.0 | M12×1.25 | 3.30 | 55.04 | 45.09 | 1100 | E216 | P516 |
