Z14-1425帐套、Z14-1625帐套、Z14-1825帐套、Z14-1925帐套、Z14-2030帐套、Z14-2230帐套、Z14-2430帐套、Z14-2536帐套、Z14-2836帐套、Z14-3036帐套、Z14-3242帐套、Z14-3542帐套、Z14-3642帐套、Z14-3844帐套、Z14-4048帐套、Z14-4248帐套、Z14-4555帐套、Z14-4855帐套、Z14-5062帐套、Z14-5562帐套、Z14-6072帐套、Z14-6572帐套

发布时间：2026-06-24

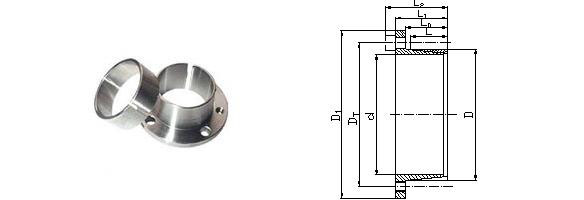

Z14型胀紧联接套的基本尺寸和参数：联系电话：02258519723、86629730 传真：022-23868160

基本尺寸								额定负荷		内六角螺钉			胀套与轴结合面上的压力 P_f N/mm ²	胀套与轮毂结合面上的压力 P_f′ N/mm²	重量 kg
d	D	D_T	D₁	L	L₀	L₁	L₂	转矩 M₁ KN·m	轴向力 F₁ KN	内六角螺钉
d	D	D_T	D₁	L	L₀	L₁	L₂			d₁	n	M_A N·m
mm										d₁	n	M_A N·m
14	25	33	42	16	20	26	30	64	9.20	M4	4	2.9	109	61	0.091
16								74	9.20	M4	4	2.9	95	61	0.082
18								82	9.20	M4	4	2.9	85	61	0.072
19								87	9.20	M4	4	2.9	80	61	0.068
20	30	39	50	16	20	26	31	150	15.00	M5	4	6	124	82	0.113
22								165	15.00	M5	4	6	113	82	0.110
24								180	15.00	M5	4	6	104	82	0.088
25	36	45	55	16	20	26	31	187	15.0	M5	4	6	100	69	0.144
28								210	15.0	M5	4	6	89	69	0.121
30								225	15.0	M5	4	6	83	69	0.105
32	42	51	62	16	20	28	33	240	15.0	M5	4	6	77	59	0.200
35								260	15.0	M5	4	6	71	59	0.173
36								270	15.0	M5	4	6	69	59	0.162
38	44	54	66	16	20	28	34	400	21.20	M6	4	10	93	80	0.182
40	48	58	70	16	20	28	34	425	21.20	M6	4	10	88	73	0.223
42	48	58	70	16	20	28	34	446	21.20	M6	4	10	83	73	0.191
45	55	67	82	20	25	35	43	875	38.90	M8	4	25	115	94	0.400
48	55	67	82	20	25	35	43	935	38.90	M8	4	25	107	94	0.350
50	62	74	89	20	25	35	43	974	38.90	M8	4	25	103	83	0.500
55	62	74	89	20	25	35	43	1070	38.90	M8	4	25	94	83	0.410
60	72	81	99	20	25	35	43	1165	38.90	M8	4	25	86	71	0.580
65	72	81	99	20	25	35	43	1265	38.90	M8	4	25	79	71	0.460
