Z8-2047帐套、Z8-2247帐套、Z8-2450帐套、Z8-2550帐套、Z8-2855帐套、Z8-3055帐套、Z8-3260帐套、Z8-3560帐套、Z8-3865帐套、Z8-4065帐套、Z8-4575帐套、Z8-5080帐套、Z8-5585帐套、Z8-6090帐套、Z8-6395帐套、Z8-6595帐套、Z8-70110帐套、Z8-75115帐套、Z8-80120帐套、Z8-85125帐套、Z8-90130帐套、Z8-95135帐套、Z8-100145帐套

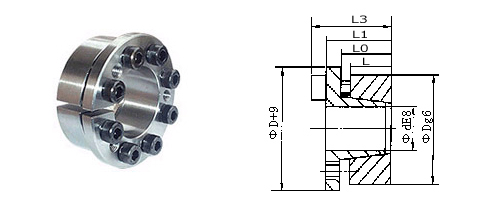

A 基本尺寸（ mm ） Dimensions

额定负荷

内六角螺钉

胀套与轴结合面上的压力 pt
N/mm2

胀套与轮载结合面上的压力 pt
N/mm2

螺钉的拧紧力矩 MA
N.m

重量
kg

d

D

L

L0

L1

L2

轴向力 Ft
kN

转矩 Mt
kN ·m

d1

n

20
22
24
25
28
30
32
35
38
40

47
47
50
50
55
55
60
60
65
65

17
17
17
17
17
17
17
17
17
17

22
22
22
22
22
22
22
22
22
22

28
28
28
28
28
28
28
28
28
28

34
34
34
34
34
34
34
34
34
34

30
30
30
36
36
36
48
48
48
48

0.29
0.32
0.37
0.45
0.50
0.54
0.77
0.84
0.91
0.96

M6×20
M6 × 20
M6 × 20
M6 × 20
M6 × 20
M6 × 20
M6 × 20
M6 × 20
M6 × 20
M6 × 20

5
5
5
6
6
6
8
8
8
8

220
200
200
215
200
190
215
190
195
190

95
95
95
110
100
100
115
110
115
105

17

0.25
0.25
0.27
0.27
0.32
0.35
0.37
0.34
0.40
0.38

45
50
55
60
63
65

75
80
85
90
95
95

20
20
20
20
20
20

25
25
25
25
25
25

33
33
33
33
28
33

41
41
41
41
41
41

77
77
88
88
100
100

1.75
1.93
2.45
2.70
3.18
3.25

M8 × 25
M8 × 25
M8 × 25
M8 × 25
M8 × 25
M8 × 25

7
7
8
8
9
9

230
210
215
190
205
200

135
130
135
125
140
135

41

0.63
0.68
0.73
0.78
0.89
0.83

70
75
80
85
90
95

110
115
120
125
130
135

24
24
24
24
24
24

30
30
30
30
30
30

40
40
40
40
40
40

50
50
50
50
50
50

141
141
141
159
159
176

5.00
5.25
5.60
6.75
7.10
8.35

M10 × 30
M10 × 30
M10 × 30
M10 × 30
M10 × 30
M10 × 30

8
8
8
9
9
10

220
200
190
200
190
200

140
130
125
135
130
140

83

1.33
1.40
1.48
1.55
1.63
1.70

100
110
120
130

145
155
165
180

26
26
26
34

32
32
32
40

44
44
44
52

56
56
56
64

205
205
231
308

10.30
11.25
13.9
20.00

M12 × 30
M12 × 30
M12 × 30
M12 × 30

8
8
9
12

210
190
210
190

145
135
145
140

145

2.60
2.80
3.00
4.60

140
150
160
170
180
190
200

190
200
210
225
235
250
260

34
34
34
44
44
44
44

40
40
40
50
50
50
50

54
54
54
64
64
64
64

68
68
68
78
78
78
78

317
352
287
422
422
528
528

22.25
26.3
31.0
35.9
38.0
50.1
52.8

M14 × 40
M14 × 40
M14 × 40
M14 × 40
M14 × 40
M14 × 40
M14 × 40

9
10
11
12
12
15
15

180
190
190
150
145
170
160

130
140
145
115
110
130
125

230

4.9
5.20
5.50
5.75
8.15
9.50
9.90

220
240
260

285
305
325

50
50
50

56
56
56

72
72
72

88
88
88

587
734
880

64.5
88
114

M16 × 40
M16 × 40
M16 × 40

12
15
18

145
165
180

110
130
145

355

13.40
14.30
15.50

280
300

355
375

60
60

66
66

84
84

102
102

948
1059

132
159

M18 × 50
M18 × 50

16
18

150
160

120
125

485

22.90
24.40

320
340

405
425

74
74

81
81

101
101

121
121

1374
1623

220
272.5

M20 × 50
M20 × 50

18
21

150
175

120
135

690

36.10
38.40

360
380
400

455
475
495

86
86
86

94
94
94

116
116
116

138
138
138

1710
1995
1995

308
379
399

M22 × 60
M22 × 60
M22 × 60

18
21
21

140
155
150

110
125
120

930

46.20
55.00
61.00
