LD04单向离合器轴承、LD05单向离合器轴承、LD06单向离合器轴承、LD07单向离合器轴承、LD08单向离合器轴承

发布时间：2025-10-23

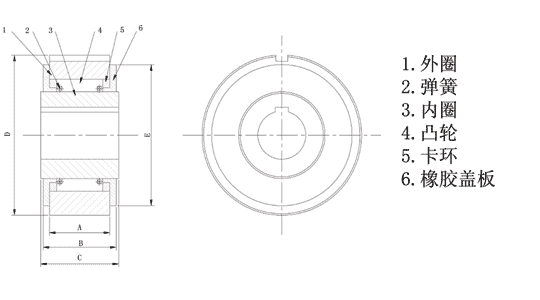

性能及尺寸

型号

大扭矩（N.m）

内圈高转速（r/min)

分度(cys/min)

大超越径向力(kgf)

轴孔

A

B

C

D

E

外圈键槽

孔径H7

键槽

LD 04

5.88

300

100

20

10

4×1.5

19.5

23.9

24

47

40

5×3

LD 05

9.8

300

100

30

14

5×2

19.5

23.9

24

52

45

5×3

LD 06

19.6

200

100

50

20

5×2

19.5

23.9

24

62

52

7×4

LD 07

29.4

200

100

70

25

7×3

19.5

23.9

24

72

62

7×4

LD 08

49

200

100

80

30

7×3

19.5

23.9

24

80

70

10×4.5

安装及使用

1.LD系列凸轮离合器采用特殊润滑脂预先润滑，可直接使用，无须添加任何附加润滑剂。

2.将离合器安装至轴上时，用较软的锤子轻压离合器的内圈端面以防止离合器的外圈从内圈上脱出。

3.轻确保附有端板，以防止外圈从内圈上脱出。推荐的端板尺寸见表格。

4.为润滑，请将端板和推力板涂覆润滑脂。

5.请勿对离合器施加推力。应采用其它装置吸收作用于离合器的推力。

6.键应当符合JIS B1301-1959要求

7.皮带轮、链轮等零件的孔，其公差应符合JIS标准H6或H7要求。

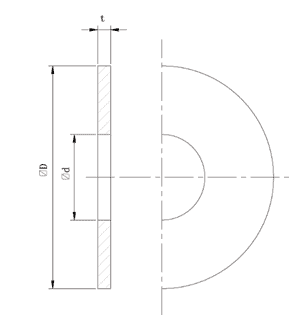

推荐的端板尺寸：

型号

t

Фd

ФD

LD 04

2

10

40

LD 05

2

14

45

LD 06

3

20

52

LD 07

3

25

62

LD 08

3

30

70

返回搜轴承首页

型号	大扭矩（N.m）	内圈高转速（r/min)	分度(cys/min)	大超越径向力(kgf)	轴孔		A	B	C	D	E	外圈键槽
型号	大扭矩（N.m）	内圈高转速（r/min)	分度(cys/min)	大超越径向力(kgf)	孔径H7	键槽	A	B	C	D	E	外圈键槽
LD 04	5.88	300	100	20	10	4×1.5	19.5	23.9	24	47	40	5×3
LD 05	9.8	300	100	30	14	5×2	19.5	23.9	24	52	45	5×3
LD 06	19.6	200	100	50	20	5×2	19.5	23.9	24	62	52	7×4
LD 07	29.4	200	100	70	25	7×3	19.5	23.9	24	72	62	7×4
LD 08	49	200	100	80	30	7×3	19.5	23.9	24	80	70	10×4.5
