SGVB10滑块轴承、SGB20V滑块轴承、SGB20W滑块轴承

发布时间：2026-09-27

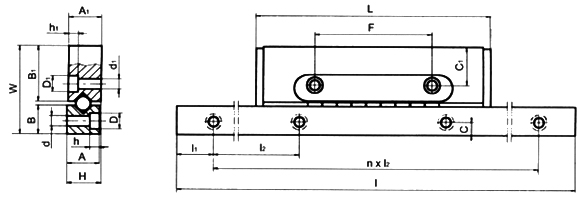

型号
规格

H

W

导轨

滑座

额定载荷kN

A

B

l₁

L₂

C

d×D×h

A1

B1

L

F

C1

d1×D1×h1

C

C₀

SGVB10

23

60.5

22

19.7

25

100

9

7×11×6.2

22

38

160

80

26

7×11×7

4.76

7.05

型号
规格
model

H

W

导轨rail

滑座block

额定载荷（kN）
load rating

a

b

l₁

l₂

h

d×D×h

A

B

M×D₁×H₁

D2

C₁×C₂

L

C₀

C

SGB20V

20

42

19.5

15

20

60

8

6×9.5×8.5

25.5

19

M6×10×5.5

3

13×35

93

15.4

8.9

SGB20W

20

42

19.5

15

20

60

8

6×9.5×8.5

25.5

19

M6×10×5.5

3

13×50

112

20.6

12.2

上一篇：SGV2导轨轴承、SGV3导轨轴承、SGV4导轨轴承、SGV6导轨轴承、SGV9导轨轴承、SGV12导轨轴承、SGV15导轨轴承、SGV18导轨轴承 —— 下一篇：SGC9V滑块轴承、SGC9W滑块轴承、SGC12V滑块轴承、SGC12V滑块轴承、SGC15V滑块轴承、SGC15W滑块轴承

返回搜轴承首页

型号规格 model	H	W	导轨rail						滑座block						额定载荷（kN） load rating
型号规格 model	H	W	a	b	l₁	l₂	h	d×D×h	A	B	M×D₁×H₁	D2	C₁×C₂	L	C₀	C
SGB20V	20	42	19.5	15	20	60	8	6×9.5×8.5	25.5	19	M6×10×5.5	3	13×35	93	15.4	8.9
SGB20W	20	42	19.5	15	20	60	8	6×9.5×8.5	25.5	19	M6×10×5.5	3	13×50	112	20.6	12.2
