BRS15B滑块ABBA轴承、BRS20B滑块ABBA轴承、BRS25B滑块ABBA轴承、BRS30B滑块ABBA轴承、BRS35B滑块ABBA轴承、BRS45B滑块ABBA轴承、BRS55B滑块ABBA轴承

发布时间：2025-10-22

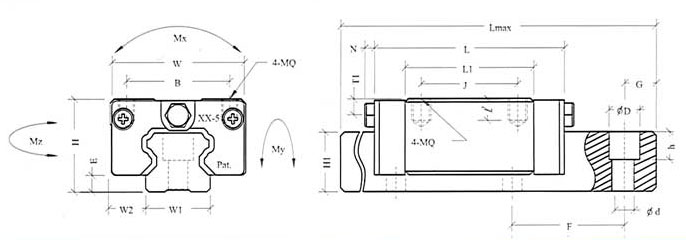

 型号  组合尺寸(mm)  滑座尺寸 (mm) 滑轨尺寸(mm)
 H W W2 E  L BXJ MQX£ L1 油孔 T1  N W1 H1 F  d×D×h
BRS15B  24 34 9.5 4.6 66 26×26 M4×5.6 40 Ø3 4.3  5 15 14 60 4.5×7.5×5.3
BRS15BS 47.6 26×- 21.6
 BRS20B  28 42 11 5 77.8 32×32 M5×7  48.8 M6×1  5 6.5 20 18 60 6×9.5×8.5
 BRS20BS 58 32×- 28
BRS25B  33 48 12.5 7 88 35×35 M6×8.4  57 M6×1 4.8 6.5  23 22 60 7×11×9
BRS25BS 62.5 35×- 31.5
BRS25BL 110.1 35×50  79.1
BRS30B  42 60 16 9  109  40×40 M8×11.2  72 M6×1 7 6.5  28 26 80 9×14×12
BRS30BS 75.6 40×- 38.6
BRS30BL 131.3 40×60 94.3
BRS35B  48 70 18 9.5 119  50×50 M8×11.2 80  M6×1 8 6.5  34 29 80 9×14×12
BRS35BS 84.7 50×- 45.7
BRS35BL 144.8 50×72 105.8
 BRS45B  60 86 20.5 14 148. 2 50×60 M10×14 105 M8×1 8.5 13 45 38 105 14×20×17
 BRS45BL 173 60×80 129.8
 BRS55B  68 100 23.5 15 170  75×75 M12×15 121  M8×1 8 13  53 44 120 16×23×20
 BRS55BL 205.1 75×95 156.1

型号 参考资料(mm) 基本荷重(Kgf) 容许静力矩(Kgf*m) 重量
Lmax G 动额定负荷(G) 静额定负荷(G) Mx My Mz 滑块(kgf) 滑轨(kgf/M)
BRS15B 4000 20 850 1650 10 8 8 0.17 1.4
BRS15BS 510 950 6 4.8 4.8 0.1
 BRS20B 4000 20 1450 2560 22 18 18 0.26 2.6
 BRS20BS 830 1470 12.6 10.3 10.3 0.17
BRS25B 4000 20 2140 4000 36 32 31 0.38 3.6
BRS25BS 1190 2230 20 17.5 17.2 0.21
BRS25BL 2996 5600 50.4 44.8 43.4 0.53
BRS30B 4000 20 2980 5490 60 50 49 0.81 5.2
BRS30BS 1595 2940 32 27 27 0.48
BRS30BL 3900 7190 78.5 65 65 1.06
BRS35B 4000 20 3960 7010 96 75 73 1.2 7.2
BRS35BS 2260 4000 54.5 42.5 41.5 0.8
BRS35BL 5230 9270 125 95 95 1.6
 BRS45B 4000 22.5 6740 12100 216 170 168 2.1 12.3
 BRS45BL 8330 14950 267 210 210 2.6
 BRS55B 4000 30 9940 17100 367 293 288 3.6 16.9
 BRS55BL 12820 22060 473 380 375 4.6
