BRH15B直线导轨ABBA、BRH20B直线导轨ABBA、BRH20BL直线导轨ABBA、BRH25B直线导轨ABBA、BRH25BL直线导轨ABBA、BRH30B直线导轨ABBA、BRH30BL直线导轨ABBA — 搜轴承黑板报

搜轴承 -- 黑板报 -- BRH15B直线导轨ABBA、BRH20B直线导轨ABBA、BRH20BL直线导�...

BRH15B直线导轨ABBA、BRH20B直线导轨ABBA、BRH20BL直线导轨ABBA、BRH25B直线导轨ABBA、BRH25BL直线导轨ABBA、BRH30B直线导轨ABBA、BRH30BL直线导轨ABBA

发布时间：2025-06-20

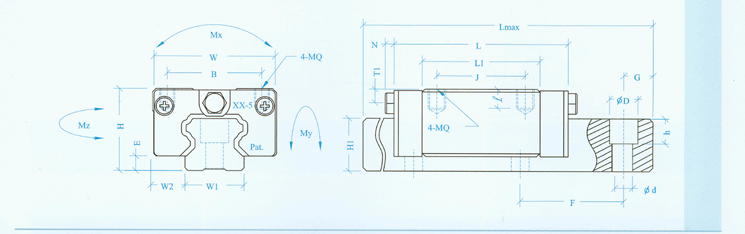

型号	组合尺寸(mm)				滑座尺寸 (mm)							滑轨尺寸(mm)
	H	W	W2	E	L	BXJ	MQX£	L1	油孔	T1	N	W1	H1	F	d×D×h
BRH15B	28	34	9.5	4.6	66	26×26	M4×6.4	40	Ø3	8.3	5	15	14	60	4.5×7.5×5.3
BRH20B	30	44	12	5	77.8	32×36	M5×8	48.8	M6×1	7	6.5	20	18	60	6×9.5×8.5
BRH20BL					92.4	32×50		63.4
BRH25B	40	48	12.5	7	88	35×35	M6×9.6	57	M6×1	11.8	6.5	23	22	60	7×11×9
BRH25BL					110.1	35×50		79.1
BRH30B	45	60	16	9	109	40×40	M8×12.8	72	M6×1	10	6.5	28	26	80	9×14×12
BRH30BL					131.3	40×60		94.3
BRH35B	55	70	18	9.5	119	50×50	M8×12.8	80	M6×1	15	6.5	34	29	105	9×14×12
BRH35BL					144.8	50×72		105.8
BRH45B	70	86	20.5	14	148. 2	60×60	M10×16	105	M8×1	18	13	45	38	105	14×20×17
BRH45BL					173	60×80		129.8
BRH55B	80	100	23.5	15	170	75×75	M12×19	121	M8×1	20	13	53	44	105	16×23×20
BRH55BL					205.1	75×95		156.1

型号	参考资料(mm)		基本荷重(Kgf)		容许静力矩(Kgf*m)			重量
型号	Lmax	G	动额定负荷(G)	静额定负荷(G)	Mx	My	Mz	滑块(kgf)	滑轨(kgf/M)
BRH15B	4000	20	850	1650	10	8	8	0.21	1.4
BRH20B	4000	20	1450	2560	22	18	18	0.31	2.6
BRH20BL	4000	20	1900	3330	28.6	23.4	23.4	0.47	2.6
BRH25B	4000	20	2140	4000	36	32	31	0.45	3.6
BRH25BL	4000	20	2996	5600	50.4	44.8	43.4	0.56	3.6
BRH30B	4000	20	2980	5490	60	50	49	0.91	5.2
BRH30BL	4000	20	3900	7190	78.5	65	65	1.2	5.2
BRH35B	4000	20	3960	7010	96	75	73	1.5	7.2
BRH35BL	4000	20	5230	9270	125	95	95	1.9	7.2
BRH45B	4000	22.5	6740	12100	216	170	168	2.3	12.3
BRH45BL	4000	22.5	8330	14950	267	210	210	2.8	12.3
BRH55B	4000	30	9940	17100	367	293	288	3.9	16.9
BRH55BL	4000	30	12820	22060	473	380	375	5	16.9
