SCE8VUU直线轴承、SCE12VUU直线轴承、SCE16VUU直线轴承、SCE20VUU直线轴承、SCE25VUU直线轴承、SCE30VUU直线轴承、SCE40VUU直线轴承、SCE50VUU直线轴承

发布时间：2025-06-20

标准型						加长型						短型
型号	内装轴承	额定载荷		重量 (gf)	型号	内装轴承	额定载荷		重量 (gf)	型号	内装轴承	额定载荷		重量 (gf)
型号	内装轴承	C(N)	C。(N)	重量 (gf)	型号	内装轴承	C(N)	C。(N)	重量 (gf)	型号	内装轴承	C(N)	C。(N)	重量 (gf)
SCE8UU	LME8UU	260	400	60	SCE8WUU	2×LME8UU	410	800	98	SCE8VUU	LME8UU	260	400	40
SCE12UU	LME12UU	410	590	118	SCE12WUU	2×LME12UU	650	1180	232	SCE12VUU	LME12UU	410	590	82
SCE16UU	LME16UU	770	1170	180	SCE16WUU	2×LME16UU	1230	2340	360	SCE16VUU	LME16UU	770	1170	122
SCE20UU	LME20UU	860	1370	245	SCE20WUU	2×LME20UU	1370	2740	490	SCE20VUU	LME20UU	860	1370	176
SCE25UU	LME25UU	980	1560	550	SCE25WUU	2×LME25UU	1560	3120	1100	SCE25VUU	LME25UU	980	1560	400
SCE30UU	LME30UU	1560	2740	760	SCE30WUU	2×LME30UU	2490	5480	1525	SCE30VUU	LME30UU	1560	2740	570
SCE40UU	LME40UU	2150	4010	1700	SCE40WUU	2×LME40UU	3440	8020	3400	SCE40VUU	LME40UU	2150	4010	1320
SCE50UU	LME50UU	3820	7930	2950	SCE50WUU	2×LME50UU	6110	15860	5920	SCE50VUU	LME50UU	3820	7930	1900

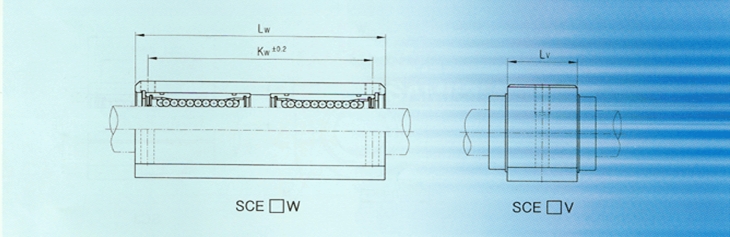

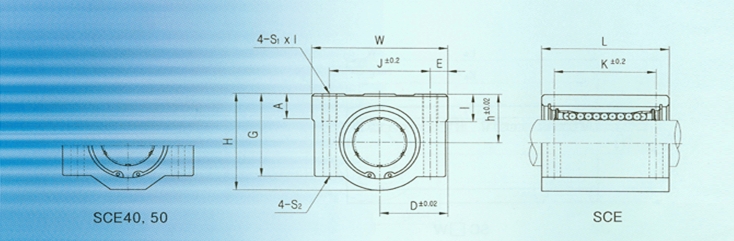

尺寸(mm)																型号	型号
轴径	通用尺寸										SC		SC□W		SC□V
轴径	h	D	W	H	G	A	J	E	S1×1	S2	K	L	KW	LW	LV
Ø8	11	17	34	22	18	6	24	5	M4×8	Ø3.4	18	30	42	58	14.4	SCE8UU	SCE8
Ø12	15	22	44	30	24.5	8	33	5.5	M5×12	Ø4.3	26	39	64	77	20.3	SCE12UU	SCE12
Ø16	19	25	50	38.5	32.5	9	36	7	M5×12	Ø4.3	34	44	79	89	22.3	SCE16UU	SCE16
Ø20	21	27	54	41	35	11	40	7	M6×12	Ø5.2	40	53	90	106	28.3	SCE20UU	SCE20
Ø25	26	38	76	51.5	41	12	54	11	M8×18	Ø6.8	50	67	119	136	40.4	SCE25UU	SCE25
Ø30	30	39	78	59.5	49	15	58	10	M8×18	Ø6.8	58	76	132	154	48.4	SCE30UU	SCE30
Ø40	40	51	102	78	62	20	80	11	M10×25	Ø8.6	60	90	150	180	56.4	SCE40UU	SCE40
Ø50	52	61	122	102	80	24	100	11	M10×25	Ø8.6	80	110	200	230	72.3	SCE50UU	SCE50
