LGD12轴承、LGD12L轴承、LGD16轴承、LGD16L轴承|滑块轴承

发布时间：2025-05-05

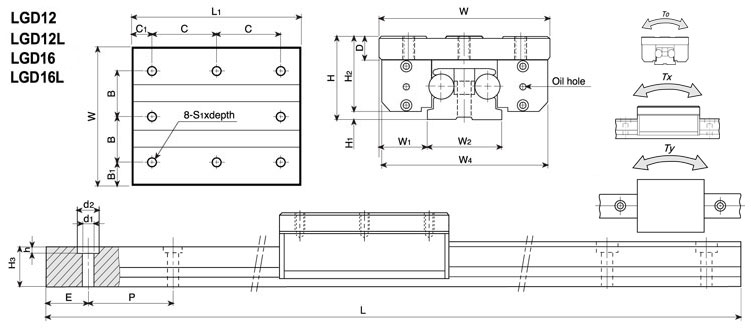

型号	轴径	组合尺寸			滑块尺寸 (mm)											滑轨尺寸 (mm)
		H	H₁	N	W	W4	H₂	D	L₁	B	B₁	C	C₁	S₁×depth	W₂	H₃	D₁	d₂	h	P	E	L
LGD12	12	40	4	23	82	80	36	12	100	27	14	38	12	M6×12	36	25	6.6	12.6	6.2	50	24	4000
LGD12L									140			58
LGD16	16	50	5	35	120	118	45	14	150	45	15	60	15	M8×16	50	32	9	20	9	80	40	4000
LGD16L									190			80

型号	基本动额定负荷 C(kN)	基本静额定负荷 C₀(kN)	容许静力矩			重量
			T_O (kN-m)	T_X (kN-m)	T_Y (kN-m))	滑块 (kg)	滑轨 (kg/m)
LGD12	180	290	5.4	4.0	4.8	0.52	3.2
LGD12L			5.4	7.2	8.5	0.70
LGD16	330	530	13.5	19.8	21.6	1.35	6.0
LGD16L			13.5	35.6	38.2	1.65
