法兰疏水器CS49H-16C 丝口疏水器CS19H-16C

  本疏水阀是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。本阀门适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。

特点与性能：
1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤网和排污阀。
3、该阀动作灵敏可靠、排水量大。

主要零件材料：

阀体	锻钢
阀帽	不锈钢
阀盖	锈钢
阀片	不锈钢
阀体密封面	不锈钢

排水量（kg/h)

产品型号	DN	工作压力（ Mpa)
		0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C CS69H-16C	15.20.25	150	280	400	475	600	800
	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581
	32.40	66		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		321	470	534
	32.40.20	1800	2050	2600	3000	3500	4300	5000

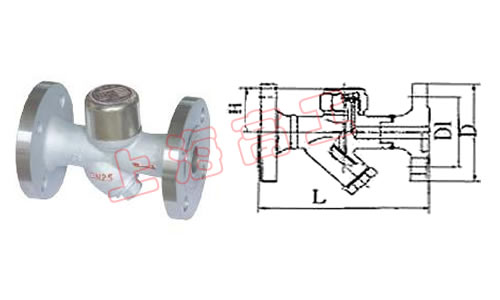

主要外型及连接尺寸

产品型号	DN
		L	H	H1	D	K	d	c	f	N- Φ	RC	L	H	H1	L	H	H1	D	t
		(mm)									(mm)				(mm)
CX19H- 16 C 25   CX49H- 16 C 25   CX69H- 16 C 25	15	150	57	35	95	65	45	14	2	4-14	1/2	90	57	35	90	57	35	23	7
	20	150	60	43	105	75	55	14	2	4-14	3/4	90	60	43	90	60	43	26	7
	25	160	68	50	115	85	65	14	2	4-14	1	95	60	50	95	68	50	33	10
	32	200	90	80	135	100	78	16	2	4-18	11/4	105	90	80	105	90	80	42	12
	40	230	90	80	145	110	85	16	3	4-18	11/2	110	90	80	110	90	80	52	12
	50	230	95	87	160	125	100	16	3	4-18	2	120	95	87	120	95	87	62	12
CX19H-40 CX49H-40 CX69H-40	15	150	61	41	95	65	45	16	2	4-14	1/2	75	61	41	75	61	41	23	9
	20	150	64	45	105	75	55	16	2	4-14	3/4	85	64	45	85	64	45	26	12
	25	160	68	45	115	85	65	16	2	4-14	1	95	68	45	95	68	45	33	15
	32	200	81	56	135	100	78	18	2	4-18	11/4	105	81	56	105	81	56	40	15
	40	230	81	56	145	110	85	18	3	4-18	11/2	110	81	56	110	81	56	50	15
	50	230	69	64	160	125	100	20	3	4-18	2	120	89	64	120	89	64	60	20
