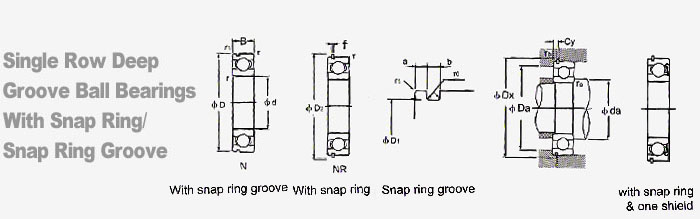

带止动槽/止动环深沟球轴承

发布时间：2025-05-05

Boundary Dimensions
(mm)		 Basic Load Rating
(kN)		 Limiting Speed
(rpm)		 Bearing Designation Snap Ring Groove Dimensions
(mm)		 Snap Ring Dimensions
(mm) 		Shoulder Dimensions
(mm)		 - Mass
(kg)		 Bearing Designation
d D B r
(min.)		 r1
(min.)		 Cr Cor Grease Oil With snap
ring groove 		With snap
ring 		D1
(max.		 a
(max.)		 b
±0.15		 r0
(max.)		 D2
(max.)		 f
±0.05		 da
(min.)		 Da
(max.)		 Dx
(min.)		 Cy
(max.)		 ra
(max.)		 rb
(max.)		 Approx
10　 30 9 0.6 0.3 5.10 2.40 24000 29000 6200N 6200NR 28.17 2.06 1.5 0.4 34.7 1.07 14 26 35.5 2.92 0.6 0.3 0.032 6200N
35 11 0.6 0.5 8.10 3.45 22000 27000 6300N 6300NR 33.17 2.06 1.5 0.4 39.7 1.07 14 31 40.5 2.92 0.6 0.5 0.053 6300N
12　 32 10 0.6 0.3 6.80 3.05 22000 27000 6201N 6201NR 30.15 2.06 1.5 0.4 36.7 1.07 16 28 37.5 2.92 0.6 0.3 0.037 6201N
37 12 1 0.5 9.70 4.20 20000 25000 6301N 6301NR 34.77 2.06 1.5 0.4 41.3 1.07 17 32 42 2.92 1 0.5 0.060 6301N
15　 35 11 0.6 0.5 7.65 3.75 20000 24000 6202N 6202NR 33.17 2.06 1.5 0.4 39.7 1.07 19 31 40.5 2.92 0.6 0.5 0.045 6202N
42 13 1 0.5 11.4 5.45 17000 20000 6302N 6302NR 39.75 2.06 1.5 0.4 46.3 1.07 20 37 47 2.92 1 0.5 0.082 6302N
17 40 12 0.6 0.5 9.55 4.80 17000 21000 6203N 6203NR 38.1 2.06 1.5 0.4 44.6 1.07 21 36 45.5 2.92 0.6 0.5 0.065 6203N
47 14 1 0.5 13.6 6.65 15000 18000 6303N 6303NR 44.6 2.46 1.5 0.4 52.7 1.07 22 42 53.5 3.33 1 0.5 0.115 6303N
20 42 12 0.6 0.5 9.40 5.05 17000 21000 6004N 6004NR 39.75 2.06 1.5 0.4 46.3 1.07 24 38 47 2.92 0.6 0.5 0.069 6004N
47 14 1 0.5 12.8 6.65 15000 17000 6204N 6204NR 44.6 2.46 1.5 0.4 52.7 1.07 25 42 53.5 3.33 1 0.5 0.106 6204N
52 15 1.1 0.5 15.9 7.85 14000 17000 6304N 6304NR 49.73 2.46 1.5 0.4 57.9 1.07 26.5 45.5 58.5 3.33 1 0.5 0.144 6304N
22　 44 12 0.6 0.5 9.40 5.15 17000 20000 60/22N 60/22NR 41.75 2.06 1.5 0.4 48.3 1.07 26 40 49 2.92 0.6 0.5 0.073 60/22N
50 14 1 0.5 12.8 6.65 15000 17000 62/22N 62/22NR 47.6 2.46 1.5 0.4 55.7 1.07 27 45 56.5 3.33 1 0.5 0.118 62/22N
56 16 1.1 0.5 18.5 9.40 13000 15000 63/22N 63/22NR 53.6 2.46 1.5 0.4 61.7 1.07 28.5 49.5 62.5 3.33 1 0.5 0.201 63/22N
25 47 12 0.6 0.5 10.1 5.85 15000 18000 6005N 6005NR 44.6 2.06 1.5 0.4 52.7 1.07 29 43 53.5 2.92 0.6 0.5 0.080 6005N
52 15 1 0.5 14.0 7.85 13000 15000 6205N 6205NR 49.73 2.46 1.5 0.4 57.9 1.07 30 47 58.5 3.33 1 0.5 0.128 6205N
62 17 1.1 0.5 20.6 11.3 11000 13000 6305N 6305NR 59.61 3.28 2.05 0.6 67.7 1.65 31.5 55.5 68.5 4.67 1 0.5 0.232 6305N
28 　 52 12 0.6 0.5 12.4 7.40 14000 16000 60/28N 60/28NR 49.73 2.06 1.5 0.4 57.9 1.07 32 48 58.5 2.92 0.6 0.5 0.097 60/28N
58 16 1 0.5 17.9 9.75 12000 14000 62/28N 62/28NR 55.6 2.46 1.5 0.4 63.7 1.07 33 53 64.5 3.33 1 0.5 0.173 62/28N
68 18 1.1 0.5 23.5 13.1 10000 12000 63/28N 63/28NR 64.82 3.28 2.05 0.6 74.6 1.65 34.5 61.5 76 4.67 1 0.5 0.328 63/28N
30 　 55 13 1 0.5 13.2 8.25 13000 15000 6006N 6006NR 52.6 2.08 1.5 0.4 60.7 1.07 35 50 61.5 2.9 1 0.5 0.116 6006N
62 16 1 0.5 19.5 11.3 11000 13000 6206N 6206NR 59.61 2.08 1.5 0.4 67.7 1.07 35 57 68.5 4.67 1 0.5 0.199 6206N
72 19 1.1 0.5 26.7 15.0 9600 12000 6306N 6306NR 68.81 3.28 2.05 0.6 78.6 1.65 36.5 65.5 80 4.67 1 0.5 0.346 6306N
32 　 58 13 1 0.5 15.0 9.15 12000 14000 60/32N 60/32NR 55.6 2.08 1.5 0.4 63.7 1.07 37 53 64.5 2.9 1 0.5 0.127 60/32N
65 17 1 0.5 23.5 13.1 10000 12000 62/32N 62/32NR 62.6 3.28 2.05 0.6 70.7 1.65 37 60 71.5 4.67 1 0.5 0.228 62/32N
75 20 1.1 0.5 30.1 16.2 9300 11000 63/32N 63/32NR 71.83 3.28 2.05 0.6 81.6 1.65 38.5 68.5 83 4.67 1 0.5 0.437 63/32N
35　 62 14 1 0.5 15.9 10.3 11000 13000 6007N 6007NR 59.61 2.08 2.05 0.6 67.7 1.65 40 58 68.5 3.48 1 0.5 0.155 6007N
72 17 1.1 0.5 25.7 15.4 9200 11000 6207N 6207NR 68.81 3.28 2.05 0.6 78.6 1.65 41.5 65.5 80 4.67 1 0.5 0.288 6207N
80 21 1.5 0.5 33.4 19.3 8500 10000 6307N 6307NR 76.81 3.28 2.05 0.6 86.6 1.65 43 72 88 4.67 1.5 0.5 0.457 6307N
40 68 15 1 0.5 16.7 11.5 10000 12000 6008N 6008NR 64.82 2.49 2.05 0.6 74.6 1.65 45 63 76 3.89 1 0.5 0.192 6008N
80 18 1.1 0.5 29.1 17.8 8300 10000 6208N 6208NR 76.81 3.28 2.05 0.6 86.6 1.65 46.5 73.5 88 4.67 1 0.5 0.366 6208N
90 23 1.5 0.5 40.7 24.0 7700 9200 6308N 6308NR 86.79 3.28 2.85 0.6 96.5 2.41 48 82 98 5.43 1.5 0.5 0.633 6308N
45　 75 16 1 0.5 21.0 15.1 9200 11000 6009N 6009NR 71.83 2.49 2.05 0.6 81.6 1.65 50 70 83 3.89 1 0.5 0.245 6009N
85 19 1.1 0.5 32.7 20.3 7700 9200 6209N 6209NR 81.81 3.28 2.05 0.6 91.6 1.65 51.5 78.5 93 4.67 1 0.5 0.407 6209N
100 25 1.5 0.5 48.9 29.5 6800 8100 6309N 6309NR 96.8 3.28 2.05 0.6 106.5 1.65 53 92 108 5.43 1.5 0.5 0.833 6309N
50　 80 16 1 0.5 21.8 16.6 8400 9900 6010N 6010NR 76.81 2.49 2.05 0.6 86.6 1.65 55 75 88 3.89 1 0.5 0.261 6010N
90 20 1.1 0.5 35.1 23.3 7100 8500 6210N 6210NR 86.79 3.28 2.85 0.6 96.5 2.41 56.5 83.5 98 5.43 1 0.5 0.463 6210N
110 27 2 0.5 62.0 38.3 6100 7300 6310N 6310NR 106.81 3.28 2.85 0.6 116.6 2.41 59 101 118 5.43 2 0.5 1.07 6310N
55 90 18 1.1 0.5 28.3 21.2 7600 8900 6011N 6011NR 86.79 2.87 2.85 0.6 96.5 2.41 61.5 83.5 98 5.03 1 0.5 0.385 6011N
100 21 1.5 0.5 43.4 29.4 6300 7600 6211N 6211NR 96.8 3.28 2.85 0.6 106.5 2.41 63 92 108 5.43 1.5 0.5 0.607 6211N
120 29 2 0.5 71.6 45.0 5600 6700 6311N 6311NR 115.21 4.06 3.25 0.6 129.7 2.77 64 111 131.5 6.58 2 0.5 1.37 6311N
60　 95 18 1.1 0.5 29.4 23.2 7100 8400 6012N 6012NR 91.82 2.87 2.85 0.6 101.6 2.41 66.5 88.5 103 5.03 1 0.5 0.415 6012N
110 22 1.5 0.5 52.4 36.2 5700 6900 6212N 6212NR 106.81 3.28 2.85 0.6 116.6 2.41 68 102 118 5.43 1.5 0.5 0.783 6212N
130 31 2.1 0.5 81.9 52.2 5200 6200 6312N 6312NR 125.22 4.06 3.25 0.6 139.7 2.77 71 119 141.5 6.58 2 0.5 1.70 6312N
65 100 18 1.1 0.5 30.5 25.2 6600 7800 6013N 6013NR 96.8 2.87 2.85 0.6 106.5 2.41 71.5 93.5 108 5.03 1 0.5 0.435 6013N
120 23 1.5 0.5 57.2 40.1 5400 6400 6213N 6213NR 115.21 4.06 3.25 0.6 129.7 2.77 73 112 131.5 6.58 1.5 0.5 0.990 6213N
140 33 2.1 0.5 92.7 59.9 4800 5800 6313N 6313NR 135.23 4.9 3.25 0.6 149.7 2.77 76 129 152 7.37 2 0.5 2.08 6313N
70　 110 20 1.1 0.5 38.1 30.9 6100 7200 6014N 6014NR 106.81 2.87 2.85 0.6 116.6 2.41 76.5 103.5 118 5.03 1 0.5 0.602 6014N
125 24 1.5 0.5 62.2 44.1 5100 6100 6214N 6214NR 120.22 4.06 3.25 0.6 134.7 2.77 78 117 136.5 6.58 1.5 0.5 1.07 6214N
150 35 2.1 0.5 104 68.2 4500 5400 6314N 6314NR 145.24 4.9 3.25 0.6 159.7 2.77 81 139 162 7.37 2 0.5 2.52 6314N
75　 115 20 1.1 0.5 39.6 33.5 5700 6800 6015N 6015NR 111.81 2.87 2.85 0.6 121.6 2.41 81.5 108.5 123 5.03 1 0.5 0.638 6015N
130 25 1.5 0.5 67.4 48.3 4800 5800 6215N 6215NR 125.22 4.06 3.25 0.6 139.7 2.77 83 122 141.5 6.58 1.5 0.5 1.18 6215N
160 37 2.1 0.5 113 77.2 4200 5000 6315N 6315NR 155.22 4.9 3.25 0.6 169.7 2.77 86 149 172 7.37 2 0.5 3.02 6315N
80　 125 22 1.1 0.5 47.6 39.8 5300 6300 6016N 6016NR 120.22 2.87 3.25 0.6 134.7 2.77 86.5 118.5 136.5 5.39 1 0.5 0.850 6016N
140 26 2 0.5 72.7 53.0 4500 5400 6216N 6216NR 135.23 4.9 3.25 0.6 149.7 2.77 89 131 152 7.37 2 0.5 1.40 6216N
170 39 2.1 0.5 123 86.7 3900 4700 6316N 6316NR 163.65 5.69 3.65 0.6 182.9 3.05 91 159 185 8.44 2 0.5 3.59 6316N
85　 130 22 1.1 0.5 49.5 43.1 5000 5900 6017N 6017NR 125.22 2.87 3.25 0.6 139.7 2.77 91.5 123.5 141.5 5.39 1 0.5 0.890 6017N
150 28 2 0.5 84.0 61.9 4200 5000 6217N 6217NR 145.24 4.9 3.25 0.6 159.7 2.77 94 141 162 7.37 2 0.5 1.79 6217N
180 41 3 0.5 133 96.8 3700 4400 6317N 6317NR 173.66 5.69 3.65 0.6 192.9 3.05 98 167 195 8.44 2.5 0.5 4.23 6317N
90 140 24 1.5 0.5 58.2 49.7 4700 5600 6018N 6018NR 135.23 3.71 3.25 0.6 149.7 2.77 98 132 152 6.17 1.5 0.5 1.16 6018N
160 30 2 0.5 96.1 71.5 3900 4700 6218N 6218NR 155.22 4.9 3.25 0.6 169.7 2.77 99 151 172 7.37 2 0.5 2.15 6218N
190 43 3 0.5 143 107 3500 4200 6318N 6318NR 183.64 5.69 3.65 0.6 202.9 3.05 103 177 205 8.44 2.5 0.5 4.91 6318N
95 145 24 1.5 0.5 60.4 53.9 4400 5200 6019N 6019NR 140.23 3.71 3.25 0.6 154.7 2.77 103 137 157 6.17 1.5 0.5 1.21 6019N
170 32 2.1 0.5 109 81.9 3700 4400 6219N 6219NR 163.65 5.69 3.65 0.6 182.9 3.05 106 159 185 8.44 2 0.5 2.62 6219N
200 45 3 0.5 153 119 3300 4000 6319N 6319NR 193.65 5.69 3.65 0.6 212.9 3.05 108 187 215 8.44 2.5 0.5 5.67 6319N
100　 150 24 1.5 0.5 60.2 54.2 4300 5100 6020N 6020NR 145.24 3.71 3.25 0.6 159.7 2.77 108 142 162 6.17 1.5 0.5 1.25 6020N
180 34 2.1 0.5 122 93.1 3500 4200 6220N 6220NR 173.66 5.69 3.65 0.6 192.9 3.05 111 169 195 8.44 2 0.5 3.14 6220N
105　 160 26 2 0.5 72.3 65.8 4000 4700 6021N 6021NR 155.22 3.71 3.25 0.6 169.7 2.77 114 151 172 6.17 2 0.5 1.59 6021N
190 36 2.1 0.5 133 105 3300 3900 6221N 6221NR 183.64 5.69 3.65 0.6 202.9 3.05 116 179 205 8.44 2 0.5 3.70 6221N
110　 170 28 2 0.5 82.0 73.0 3800 4500 6022N 6022NR 163.65 3.71 3.65 0.6 182.9 3.05 119 161 185 6.45 2 0.5 1.96 6022N
200 38 2.1 0.5 144 117 3100 3700 6222N 6222NR 193.65 5.69 3.65 0.6 212.9 3.05 121 189 215 8.44 2 0.5 4.36 6222N
120 180 28 2 0.5 85.0 79.3 3600 4200 6024N 6024NR 173.66 3.71 3.65 0.6 192.9 3.05 129 171 195 6.45 2 0.5 2.07 6024N
130 200 33 2 0.5 106 101 3200 3800 6026N 6026NR 193.65 5.69 3.65 0.6 212.9 3.05 139 191 215 8.44 2 0.5 3.16 6026N
