微型深沟球轴承

发布时间：2025-06-20

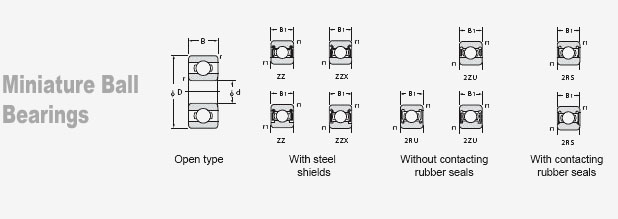

Boundary Dimensions
(mm)		 Basic Load Rating
(kN)		 Limiting Speed
(rpm)		 Bearing Designation Shoulder Dimensions
(mm)		 Mass
(g)
Grease Oil
d D B B1 r
(min.)		 r1
(min.)		 Cr Cor Open Type
(ZZ,2RU)		 (2RS) Open Type
(Z)		 Open type With steel shields Without
contacting
rubber seals 		With contacting
rubber seals 		da
(min.)		 Da
(max.)		 ra
(max.)		 rb
(max.)		 Approx
2 5 1.5 2.3 0.1 0.1 0.19 0.06 98000 - 110000 682 W682ZZX - - 2.8 4.4 0.1 0.1 0.1
6 2.3 3 0.15 0.1 0.33 0.10 86000 - 100000 692 W692ZZX - - 3.2 4.8 0.15 0.1 0.2
7 2.8 3.5 0.15 0.15 0.39 0.13 76000 - 79000 602 W602ZZX - - 3.2 5.8 0.15 0.15 0.5
2.5 6 1.8 2.6 0.1 0.1 0.19 0.06 75000 - 89000 68/2.5 W68/2.5ZZ - - 3.3 5.2 0.1 0.1 0.2
7 2.5 3.5 0.15 0.15 0.31 0.11 66000 - 79000 69/2.5 W69/2.5ZZ - - 3.7 5.8 0.15 0.15 0.4
3 7 2 3 0.15 0.15 0.31 0.11 66000 - 79000 683 W683ZZX - - 4.2 5.8 0.1 0.1 0.3
8 3 4 0.15 0.15 0.55 0.17 64000 - 76000 693 W693ZZ - - 4.2 6.8 0.15 0.15 0.6
9 3 5 0.15 0.15 0.43 0.16 60000 - 72000 603 W603ZZX - - 4.2 7.8 0.15 0.15 0.9
10 4 4 0.15 0.15 0.64 0.23 52000 44000 63000 623 623ZZ - 623-2RS 4.2 8.8 0.15 0.15 1.6
13 5 5 0.2 0.2 1.30 0.49 44000 - 54000 633 633ZZ - - 4.6 11.4 0.2 0.2 3.0
4 9 2.5 4 0.15 0.15 0.64 0.23 59000 - 70000 684 W684ZZ - - 5.2 7.8 0.1 0.1 0.6
11 4 4 0.15 0.15 0.96 0.35 54000 44000 65000 694 694ZZ 694-2RU 694-2RS 5.2 9.8 0.15 0.15 1.8
12 4 4 0.2 0.2 0.97 0.36 53000 - 63000 604 604ZZ - - 5.6 10.4 0.2 0.2 2.1
13 5 5 0.2 0.2 1.30 0.49 44000 39000 54000 624 624ZZ 624-2RU 624-2RS 5.6 11.4 0.2 0.2 2.9
16 5 5 0.3 0.3 1.75 0.67 40000 - 49000 634 634ZZ - - 6 14 0.3 0.3 5.3
5 11 3 5 0.15 0.15 0.97 0.36 53000 - 63000 685 W685ZZ - - 6.2 9.8 0.15 0.15 0.1
13 4 4 0.2 0.2 1.30 0.49 50000 42000 60000 695 695ZZ 695-2RU 695-2RS 6.6 11.4 0.2 0.2 2.2
14 5 5 0.2 0.2 1.30 0.49 50000 - 60000 605 605ZZ - - 6.6 12.4 0.2 0.2 3.5
16 5 5 0.3 0.3 1.75 0.67 40000 33000 49000 625 625ZZ 625-2RU 625-2RS 7 14 0.3 0.3 5.0
19 6 6 0.3 0.3 2.60 1.05 35000 27000 43000 635 635ZZ 635-2RU 635-2RS 7 17 0.3 0.3 8.5
6 13 3.5 5 0.15 0.15 1.10 0.44 48000 36000 57000 686 W686ZZ - W686-2RS 7.2 11.8 0.15 0.15 1.8
15 5 5 0.2 0.2 1.75 0.67 45000 32000 54000 696 696ZZ 696-2RU 696-2RS 7.6 13.4 0.2 0.2 3.9
17 6 6 0.3 0.3 1.95 0.74 43000 - 51000 606 606ZZ 606-2RU - 8 15 0.3 0.3 5.8
19 6 6 0.3 0.3 2.60 1.05 35000 27000 43000 626 626ZZ 626-2RU 626-2RS 8 17 0.3 0.3 8.1
22 7 7 0.3 0.3 3.30 1.35 31000 23000 37000 636 636ZZ - 636-2RS 8 20 0.3 0.3 13
7 14 3.5 5 0.15 0.15 1.15 0.51 45000 - 54000 687 W687ZZ - - 8.2 12.8 0.15 0.15 2.0
17 5 5 0.3 0.3 1.60 0.71 42000 28000 50000 697 697ZZ 697-2RU 697-2RS 9 15 0.3 0.3 5.3
19 6 6 0.3 0.3 2.60 1.05 40000 27000 47000 607 607ZZ 607-2RU 607-2RS 9 17 0.3 0.3 7.6
22 7 7 0.3 0.3 3.30 1.35 31000 23000 37000 627 627ZZ 627-2RU 627-2RS 9 20 0.3 0.3 13
26 9 9 0.3 0.3 4.55 1.95 26000 - 32000 637 637ZZ - 　- 9 24 0.3 0.3 24
8 16 4 5 0.2 0.2 1.60 0.71 42000 28000 50000 688 W688ZZ W688-2RU W688-2RS 9.6 14.4 0.2 0.2 3.2
19 6 6 0.3 0.3 2.25 0.91 39000 27000 46000 698 698ZZ 698-2RU 698-2RS 10 17 0.3 0.3 7.2
22 7 7 0.3 0.3 3.30 1.35 34000 23000 41000 608 608ZZ 608-2RU 608-2RS 10 20 0.3 0.3 12
24 8 8 0.3 0.3 3.35 1.40 28000 22000 35000 628 628ZZ 628-2RU 628-2RS 10 22 0.3 0.3 18
28 9 9 0.3 0.3 4.55 1.95 26000 - 32000 638 638ZZ - - 10 26 0.3 0.3 29
9 17 4 5 0.2 0.2 1.35 0.66 39000 - 46000 689 W689ZZ W689-2RU - 10.6 15.4 0.2 0.2 3.5
20 6 6 0.3 0.3 2.45 1.05 35000 25000 42000 699 699ZZ 699-2RU 699-2RS 11 18 0.3 0.3 7.5
24 7 7 0.3 0.3 3.35 1.40 33000 22000 40000 609 609ZZ 609-2RU 609-2RS 11 22 0.3 0.3 15
26 8 8 0.6 0.6 4.55 2.00 27000 19000 33000 629 629ZZ 629-2RU 629-2RS 13 22 0.3 0.3 20
30 10 10 0.6 0.6 6.00 2.65 24000 - 29000 639 639ZZ - - 13 26 0.6 0.6 35
