SPG20FLL、SPG25FLL、SPG30FLL、SPG35FLL直线导轨滑块轴承

发布时间：2026-01-31

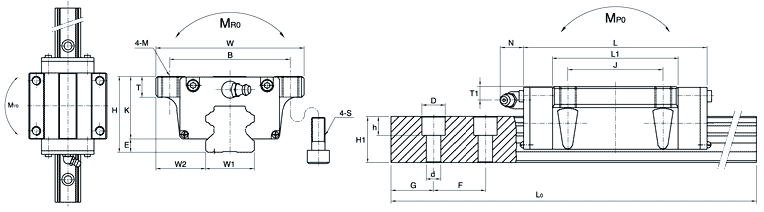

型号	安装尺寸					滑块尺寸
	高度 H	E	W2	宽度 W	长度 L	安装孔尺寸			L1	K	T	注油嘴
	高度 H	E	W2	宽度 W	长度 L	B×J	M	S	L1	K	T	安装孔	T1	N
SPG15FL	24	2.65	16	47	58.8	38×30	M5	M4	38.8	21.35	7.2	Ø3.5	4	5
SPG20FL	30	3.5	21.5	63	77.2	53×40	M6	M5	50.8	26.5	9	M6×0.75	7	9.8
SPG20FLL	30	3.5	21.5	63	93.2	53×40	M6	M5	66.8	26.5	9	M6×0.75	7	9.8
SPG25FL	36	5	23.5	70	86.9	57×45	M8	M6	59.5	31	10	M6×0.75	6.5	9.8
SPG25FLL	36	5	23.5	70	106.4	57×45	M8	M6	79	31	10	M6×0.75	6.5	9.8
SPG30FL	42	6.5	31	90	98	72×52	M10	M8	70.4	35.5	12	M6×0.75	8.5	10.7
SPG30FLL	42	6.5	31	90	120.5	72×52	M10	M8	92.9	35.5	12	M6×0.75	8.5	10.7
SPG35FL	48	7.5	33	100	109.5	82×62	M10	M8	80.4	40.5	13	M6×0.75	9.5	10.7
SPG35FLL	48	7.5	33	100	135	82×62	M10	M8	105.9	40.5	13	M6×0.75	9.5	10.7

型号	滑轨尺寸						负载能力					重量
	宽度 W1	高度 H	孔间距 F	安装孔尺寸 d×D×h	G	导轨大长度 L_OMAX	动负载 C(N)	静负载 C_O(N)	静态扭矩 (kgf·m)			滑块 (kg)	滑轨 (kg/m)
	宽度 W1	高度 H	孔间距 F	安装孔尺寸 d×D×h	G	导轨大长度 L_OMAX	动负载 C(N)	静负载 C_O(N)	M_RO	M_PO	M_YO	滑块 (kg)	滑轨 (kg/m)
SPG15FL	15	15	60	4.5×7.5×5.3	20	3000	8330	13426	7	5	5	0.18	1.45
SPG20FL	20	17.5	60	6×9.5×8.5	20	4000	14210	25088	22	18	18	0.42	2.20
SPG20FLL	20	17.5	60	6×9.5×8.5	20	4000	16905	36554	29	32	32	0.54	2.20
SPG25FL	23	21.8	60	7×11×9	20	4000	20972	39200	36	32	31	0.62	3.10
SPG25FLL	23	21.8	60	7×11×9	20	4000	24667	48069	44	50	49	0.78	3.10
SPG30FL	28	25	80	9×14×12	20	4000	29204	53802	60	50	49	1.10	4.45
SPG30FLL	28	25	80	9×14×12	20	4000	35300	67904	75	81	80	1.44	4.45
SPG35FL	34	29	80	9×14×12	20	4000	38808	68698	96	75	73	1.57	6.40
SPG35FLL	34	29	80	9×14×12	20	4000	46070	90405	126	133	131	2.14	6.40
