滑动轴承座H4050、H4060、H4070、H4080、H4090、H4100、H4110、H4120、H4140、H4160、H4180、H4200、H4220

发布时间：2026-09-27

　

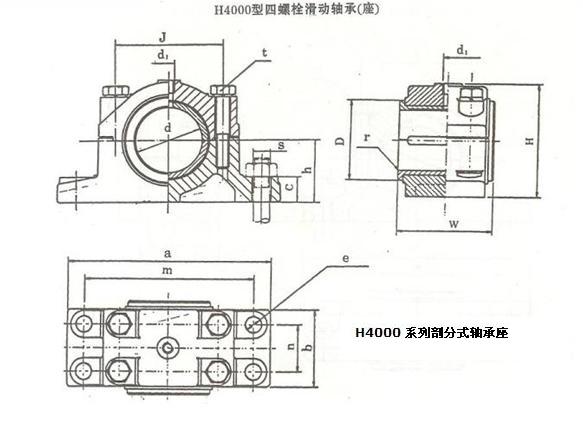

H4000 系列剖分式轴承座

轴承座型号	基本尺寸																重量
轴承座型号	d H8	D	W	h h12	b	a	m	n	C	H	J	e	t	d1	r	s	重量
H4050	50	70	75	50	60	200	160	30	25	105	90	14.5	M10	M10×1	2.5	M12	4.2
H4060	60	80	90	60	75	240	190	40	25	125	100	18.5	M12	M10×1	2.5	M16	6.5
H4070	70	95	105	70	90	260	210	45	30	140	120	18.5	M12	M14×1.5	2.5	M16	9.5
H4080	80	110	120	80	100	290	240	55	35	160	140	24	M16	M14×1.5	2.5	M20	14.5
H4090	90	120	135	85	115	300	250	70	35	170	150	24	M16	M14×1.5	3.0	M20	18.0
H4100	100	130	150	90	130	340	280	80	40	185	160	24	M16	M14×1.5	3.0	M20	23.0
H4110	110	140	165	95	140	350	290	85	40	190	170	24	M16	M14×1.5	3.0	M20	30.0
H4120	120	150	180	105	155	370	310	90	40	205	190	28	M20	M14×1.5	3.0	M24	41.5
H4140	140	175	210	120	170	390	330	100	45	230	210	28	M20	M14×1.5	4.0	M24	51.0
H4160	160	200	240	130	200	410	350	120	50	250	230	28	M20	M14×1.5	4.0	M24	59.5
H4180	180	220	270	140	220	460	400	140	50	260	260	35	M24	M14×1.5	4.0	M30	73.0
H4200	200	250	300	160	245	520	440	160	55	295	300	42	M30	M14×1.5	5.0	M36	98.0
H4220	220	270	320	170	265	550	470	180	60	360	330	42	M30	M14×1.5	5.0	M36	125.0
