BRH15B滑块ABBA轴承、BRH20B滑块ABBA轴承、BRH25B滑块ABBA轴承、BRH30B滑块ABBA轴承、BRH35B滑块ABBA轴承、BRH45B滑块ABBA轴承、BRH55B滑块ABBA轴承直线导轨

发布时间：2026-01-29

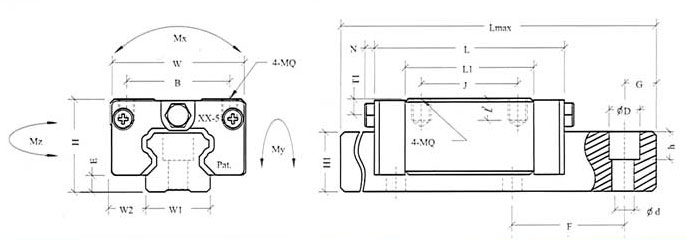

型号  组合尺寸(mm)  滑座尺寸 (mm) 滑轨尺寸(mm)  H W W2 E  L BXJ MQX￡ L1 油孔 T1  N W1 H1 F  d×D×h   BRH15B  28 34 9.5 4.6 66 26×26 M4×6.4 40 Ø3 8.3  5 15 14 60 4.5×7.5×5.3   BRH20B  30 44 12 5 77.8 32×36 M5×8  48.8 M6×1  7 6.5 20 18 60 6×9.5×8.5  BRH20BL 92.4 32×50  63.4  BRH25B  40  48 12.5 7 88  35×35 M6×9.6  57 M6×1 11.8 6.5  23 22 60 7×11×9  BRH25BL 110.1 35×50  79.1  BRH30B  45 60 16 9  109  40×40 M8×12.8  72 M6×1 10 6.5  28 26 80 9×14×12  BRH30BL 131.3 40×60 94.3  BRH35B  55  70 18 9.5 119  50×50 M8×12.8 80  M6×1 15 6.5  34 29 105 9×14×12  BRH35BL 144.8 50×72 105.8  BRH45B  70  86 20.5 14 148. 2 60×60 M10×16 105 M8×1 18 13 45 38 105 14×20×17  BRH45BL 173 60×80 129.8  BRH55B  80  100 23.5 15 170  75×75 M12×19 121  M8×1 20 13  53 44 105 16×23×20  BRH55BL 205.1 75×95 156.1

型号 参考资料(mm) 基本荷重(Kgf) 容许静力矩(Kgf*m) 重量 Lmax G 动额定负荷(G) 静额定负荷(G) Mx My Mz 滑块(kgf) 滑轨(kgf/M)  BRH15B 4000 20 850 1650 10 8 8 0.21 1.4  BRH20B 4000 20 1450 2560 22 18 18 0.31 2.6  BRH20BL 1900 3330 28.6 23.4 23.4 0.47  BRH25B 4000 20 2140 4000 36 32 31 0.45 3.6  BRH25BL 2996 5600 50.4 44.8 43.4 0.56  BRH30B 4000 20 2980 5490 60 50 49 0.91 5.2  BRH30BL 3900 7190 78.5 65 65 1.2  BRH35B 4000 20 3960 7010 96 75 73 1.5 7.2  BRH35BL 5230 9270 125 95 95 1.9  BRH45B 4000 22.5 6740 12100 216 170 168 2.3 12.3  BRH45BL 8330 14950 267 210 210 2.8  BRH55B 4000 30 9940 17100 367 293 288 3.9 16.9  BRH55BL 12820 22060 473 380 375 5
