SMR25S、SMR25LS、SMR30S、SMR30LS、SMR35S、SMR35LS、SMR45LS滑块轴承

发布时间：2025-10-22

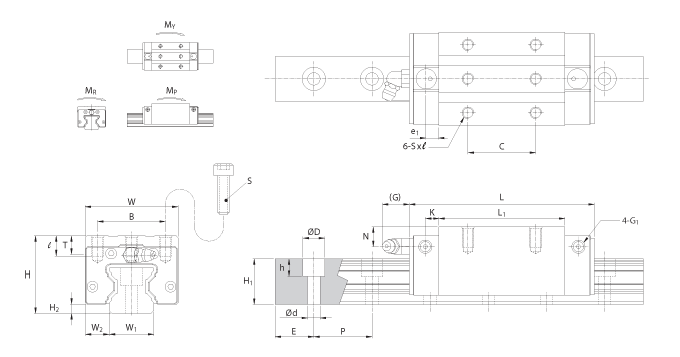

型號	外型尺寸					滑塊尺寸
型號	高 H	寬 W	長 L	W2	H2	B	C	S		L1	T	N	G	K	e1	G1	油嘴
SMR25 S SMR25 LS	40	48	97.5 115.5	12.5	4.8	35	35 50	M6	10.5	65.5 83.5	9.5	10	12	6.6	6.5	M6	G-M6
SMR30 S SMR30 LS	45	60	112.1 136	16	6	40	40 60	M8	12	75.6 99.5	10	10	12	8	7	M6	G-M6
SMR35 S SMR35 LS	55	70	125.3 154.4	18	6.5	50	50 72	M8	14	82.3 111.4	12	15	12	8	7	M6	G-M6
SMR45 S SMR45 LS	70	86	153.9 189.4	20.5	8.1	60	60 80	M10	19	106.2 141.7	17	20	13.5	10.05	10	M6	G PT 1/8
SMR55 S SMR55 LS	80	100	185.4 235.4	23.5	10	75	75 95	M12	19	129.5 179.5	18	21	13.5	12	7.95	M6	G PT 1/8
SMR65 LS	90	126	302	31.5	12	76	120	M16	20	230	19.5	16.5	13.5	15	15	M6	G PT 1/8

型號	滑軌尺寸					基本定格荷重		靜容許力矩			質量
型號	寬 W1	高 H1	節距 P	E std.	D x h x d	動負荷 C kN	靜負荷 C0 kN	MP kN-m	MY kN-m	MR kN-m	滑塊 kg	滑軌 kg/m
SMR25 S SMR25 LS	23	23.5	30	20	11 x 9 x 7	27.4 33.1	57.4 73.3	0.63 1.01	0.63 1.01	0.66 0.84	0.65 0.85	3.5
SMR30 S SMR30 LS	28	27.5	40	20	14 x 12 x 9	39.5 49.4	82.7 110.3	1.01 1.78	1.01 1.78	1.15 1.53	1 1.22	5
SMR35 S SMR35 LS	34	30.5	40	20	14 x 15 x 9	55.6 69.6	117.0 156.0	1.63 2.86	1.63 2.86	1.98 2.63	1.65 2.15	7
SMR45 S SMR45 LS	45	37	52.5	22.5	20 x 17 x 14	89.3 110.6	184.1 242.2	3.27 5.58	3.27 5.58	4.18 5.50	3.2 4.1	11.2
SMR55 S SMR55 LS	53	43	60	30	23 x 19.5 x 16	127.8 163.2	256.5 351.0	5.51 10.16	5.51 10.16	6.96 9.52	5.1 7	15.6
SMR65 LS	63	52	75	35	26 x 22 x 18	263.5	583.7	21.43	21.43	18.73	13.3	22.4
