SME15SA、SME15SEA、SME20SA、SME20SEA、SME25SA、SME25SEA、SME30SA、SME30SEA、SME35SA、SME35SEA、SME45SA、SME45SEA

发布时间：2025-06-20

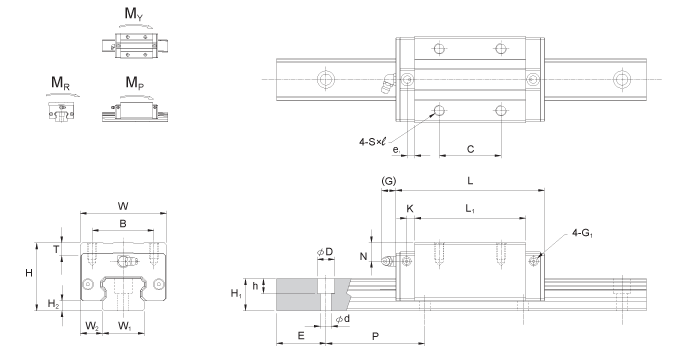

型號	外型尺寸					滑塊尺寸
型號	高 H	寬 W	長 L	W2	H2	B	C		L1	T	N	G	K	e1	G1	油嘴規格
SME15 SA SME15 SEA	28	34	64.4 79.4	9.5	3.5	26	26	M4 x 7.5	48 63	6	9	5.5	2.7	-	M4	G-M4
SME20 SA SME20 SEA	30	44	78.5 97.5	12	4.7	32	36 50	M5 x 7	58.3 77.3	6	8	12	3.7	-	M4	G-M6
SME25 SA SME25 SEA	40	48	92 109	12.5	5.8	35	35 50	M6 x 12	71 88	8	14	12	4.7	-	M4	G-M6
SME30 SA SME30 SEA	45	60	107.6 132.6	16	7.5	40	40 60	M8 x 12	80 105	8	11	12	4.5	5.4	M6	G-M6
SME35 SA SME35 SEA	55	70	120.6 150.6	18	8	50	50 72	M8 x 14	90 120	11	15	12	5.4	6	M6	G-M6
SME45 SA SME45 SEA	70	86	140 174.5	20.5	10	60	60 80	M10 x 20	106 140.5	16	20	13.5	4.9	6.1	M6	G PT 1/8

型號	滑軌尺寸					基本定格荷重		靜容許力矩			質量
型號	寬 W1	高 H1	節距 P	E std.	D x h x d	動負荷 C kN	靜負荷 C0 kN	MP kN-m	MY kN-m	MR kN-m	滑塊 kg	滑軌 kg/m
SME15 SA SME15 SEA	15	13	60	20	7.5 x 5.8 x 4.5	12.5 15.4	20.2 27.5	0.14 0.25	0.14 0.25	0.16 0.21	0.22 0.25	1.4
SME20 SA SME20 SEA	20	15.5	60	20	9.5 x 8.5 x 6	20.4 25.3	32.1 43.6	0.27 0.49	0.27 0.49	0.33 0.44	0.30 0.39	2.3
SME25 SA SME25 SEA	23	18	60	20	11 x 9 x 7	28.3 33.0	44.3 56.1	0.45 0.71	0.45 0.71	0.52 0.66	0.56 0.73	3.2
SME30 SA SME30 SEA	28	23	80	20	14 x 12 x 9	39.4 47.0	59.5 76.5	0.68 1.11	0.68 1.11	0.83 1.07	0.93 1.21	4.5
SME35 SA SME35 SEA	34	26	80	20	14 x 12 x 9	54.7 67.6	81.0 109.9	1.07 1.92	1.07 1.92	1.41 1.91	1.57 2.05	6.2
SME45 SA SME45 SEA	45	32	105	22.5	20 x 17 x 14	72.7 90.0	105.8 143.6	1.61 2.88	1.61 2.88	2.41 3.27	3.06 4.00	10.5
