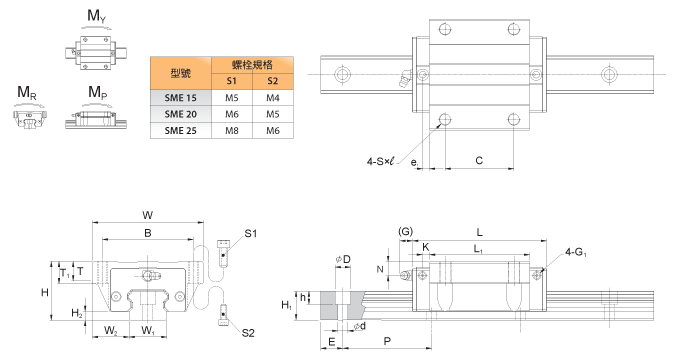

SME15EB、SME15LEB、SME20EB、SME20LEB、SME25EB、SME25LEB滑块轴承

发布时间：2025-05-04

型號外型尺寸滑塊尺寸

高
H 寬
W 長
L W2 H2 B C L1 T T1 N G K e1 G1 油嘴規格

SME15 EB
SME15 LEB 24 52 64.4
79.4 18.5 3.5 41 26
36 M5 x 8 48
63 5.5 8 5.4 5.5 2.7 - M4 G-M4

SME20 EB
SME20 LEB 28 59 78.5
97.5 19.5 4.7 49 32
45 M6 x 8 58.3
77.3 7.0 8 6.0 12 3.7 - M4 G-M6

SME25 EB
SME25 LEB 33 73 92
109 25 5.8 60 35
50 M8 x 10 71
88 7.0 10 7.0 12 4.7 - M4 G-M6

型號滑軌尺寸 基本定格荷重 靜容許力矩 質量

寬
W1 高
H1 節距
P E
std. D x h x d 動負荷 C
kN 靜負荷 C0
kN MP
kN-m MY
kN-m MR
kN-m 滑塊
kg 滑軌
kg/m

SME15 EB
SME15 LEB 15 13 60 20 7.5 x 5.8 x 4.5 12.5
15.4 20.2
27.5 0.14
0.25 0.14
0.25 0.16
0.21 0.22
0.29 1.4

SME20 EB
SME20 LEB 20 15.5 60 20 9.5 x 8.5 x 6 20.4
25.3 32.1
43.6 0.27
0.49 0.27
0.49 0.33
0.44 0.42
0.62 2.3

SME25 EB
SME25 LEB 23 18 60 20 11 x 9 x 7 28.3
33.0 44.3
56.1 0.45
0.71 0.45
0.71 0.52
0.66 0.67
0.89 3.2
