SME15EA、SME15LEA、SME20EA、SME20LEA、SME25EA、SME25LEA、SME30EA、SME30LEA、SME35EA、SME35LEA、SME45EA、SME45LEA滑块

发布时间：2025-06-20

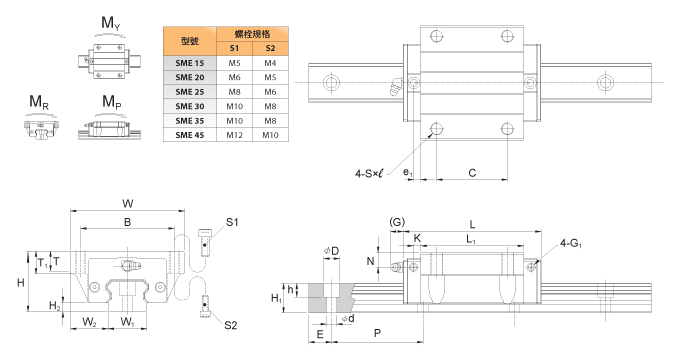

型號	外型尺寸					滑塊尺寸
型號	高 H	寬 W	長 L	W2	H2	B	C		L1	T	T1	N	G	K	e1	G1	油嘴規格
SME15 EA SME15 LEA	24	47	64.4 79.4	16	3.5	38	30	M5 x 8	48 63	5.5	8	5	5.4	2.7	-	M4	G-M4
SME20 EA SME20 LEA	30	63	78.5 97.5	21.5	4.7	53	40	M6 x 10	58.3 77.3	7.0	10	8	12	3.7	-	M4	G-M6
SME25 EA SME25 LEA	36	70	92 109	23.5	5.8	57	45	M8 x 13	71 88	7.0	13	10	12	4.7	-	M4	G-M6
SME30 EA SME30 LEA	42	90	107.6 132.6	31	7.5	72	52	M10 x 15	80 105	12.0	15	8	12	4.5	5.4	M6	G-M6
SME35 EA SME35 LEA	48	100	120.6 150.6	33	8	82	62	M10 x 15	90 120	12.0	15	8	12	5.4	6	M6	G-M6
SME45 EA SME45 LEA	60	120	140 174.5	37.5	10	100	80	M12 x 18	106 140.5	12.0	18	10	13.5	4.9	6.1	M6	G PT 1/8

型號	滑軌尺寸					基本定格荷重		靜容許力矩			質量
型號	寬 W1	高 H1	節距 P	E std.	D x h x d	動負荷 C kN	靜負荷 C0 kN	MP kN-m	MY kN-m	MR kN-m	滑塊 kg	滑軌 kg/m
SME15 EA SME15 LEA	15	13	60	20	7.5 x 5.8 x 4.5	12.5 15.4	20.2 27.5	0.14 0.25	0.14 0.25	0.16 0.21	0.22 0.29	1.4
SME20 EA SME20 LEA	20	15.5	60	20	9.5 x 8.5 x 6	20.4 25.3	32.1 43.6	0.27 0.49	0.27 0.49	0.33 0.44	0.42 0.62	2.3
SME25 EA SME25 LEA	23	18	60	20	11 x 9 x 7	28.3 33.0	44.3 56.1	0.45 0.71	0.45 0.71	0.52 0.66	0.67 0.89	3.2
SME30 EA SME30 LEA	28	23	80	20	14 x 12 x 9	39.4 47.0	59.5 76.4	0.68 1.11	0.68 1.11	0.83 1.07	1.18 1.54	4.5
SME35 EA SME35 LEA	34	26	80	20	14 x 12 x 9	54.7 67.6	81.0 109.9	1.07 1.92	1.07 1.92	1.41 1.91	1.74 2.28	6.2
SME45 EA SME45 LEA	45	32	105	22.5	20 x 17 x 14	72.7 90.0	105.8 143.6	1.61 2.88	1.61 2.88	2.41 3.27	3.22 4.21	10.5
