MSB15S、MSB15TS、MSB20S、MSB20TS、MSB25S、MSB25TS、MSB30S、MSB30TS、MSB35S、MSB35TS滑块轴承

发布时间：2025-05-05

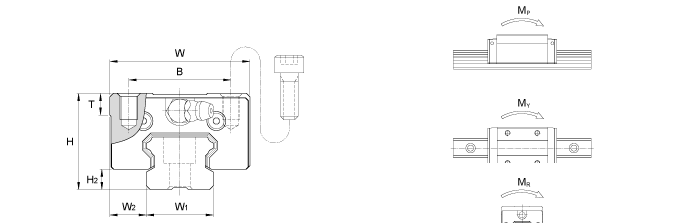

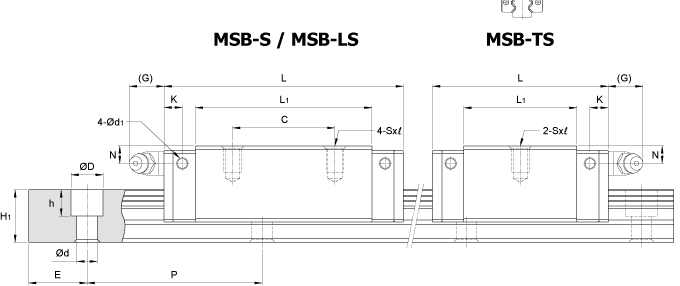

型號	外型尺寸					滑塊尺寸
	高度 H	寬度 W	長度 Ｌ	W2	H2	B	C		L1	T	N	G	K	d1	油嘴規格
MSB 15 TS MSB 15 S	24	34	40 57	9.5	4.5	26	- 26	M4 x 6	23.5 40.5	6	5.5	5.5	5.1	3.3	G-M4
MSB 20 TS MSB 20 S	28	42	48 67	11	6	32	- 32	M5 x 7	29 48	6	5.5	12	5.9	3.3	G-M6
MSB 25 TS MSB 25 S	33	48	60.2 82	12.5	7	35	- 35	M6 x 9	38.7 60.5	8	6	12	6.3	3.3	G-M6
MSB 30 TS MSB 30 S	42	60	68 96.7	16	9.5	40	- 40	M8 x 12	43.3 72	8	8	12	6.3	3.3	G-M6
MSB 35 LS MSB 35 S	48	70	112 137.5	18	9.5	50	50 72	M8 x 12	80 105.5	12.5	8.5	11.5	9.8	3.3	G-M6

型號	滑軌尺寸					基本額定負荷		容許淨力矩			重量
	寬度 Ｗ1	高度 Ｈ1	節距 P	Ｅ std.	D x h x d	動負荷C kN	靜負荷C0 kN	MP kN-m	MY kN-m	MR kN-m	滑塊 kg	滑軌 kg/m
MSB 15 TS MSB 15 S	15	12.5	60	20	※6 x 4.5 x 3.5 (7.5 x 5.3 x 4.5)	6.7 10.0	9.6 16.9	0.04 0.10	0.04 0.10	0.07 0.13	0.09 0.16	1.2
MSB 20 TS MSB 20 S	20	15	60	20	9.5 x 8.5 x 6	9.7 13.9	14.2 23.6	0.07 0.18	0.07 0.18	0.14 0.24	0.16 0.26	2
MSB 25 TS MSB 25 S	23	18	60	20	11 x 9 x 7	15.6 22.3	22.1 36.9	0.13 0.35	0.13 0.35	0.26 0.43	0.29 0.45	3
MSB 30 TS MSB 30 S	28	23	80	20	11 x 9 x 7	23.1 32.9	31.8 53.1	0.23 0.60	0.23 0.60	0.45 0.74	0.52 0.86	4.4
MSB 35 LS MSB 35 S	34	27.5	80	20	14 x 12 x 9	52.0 63.6	75.5 100.6	0.93 1.60	0.93 1.60	1.28 1.71	1.13 1.49	6.2
