法兰轴承的外圈带凸缘法兰, 可简化主机结构缩小主机尺寸,使轴承更容易定位

发布时间：2025-05-05

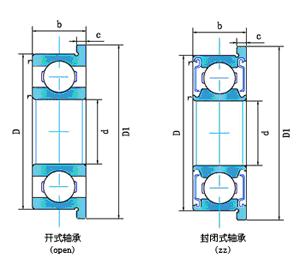

开式	轴承代号				主要尺寸（mm）
	接触式		金属防尘盖		主要尺寸（mm）
	橡胶密封圈		金属防尘盖		d	D	B	rs	D1	C1
	-RS	-2RS	-Z	-2Z				min
F6000	F6000	F6000	F6000	F6000	10	26	8	0.3	28.00	2.00
F6001	F6001	F6001	F6001	F6001	12	28	8	0.3	30.00	2.00
F6002	F6002	F6002	F6002	F6002	15	32	9	0.3	34.25	2.25
F6003	F6003	F6003	F6003	F6003	17	35	10	0.3	37.50	2.50
F6004	F6004	F6004	F6004	F6004	20	42	12	0.6	45.00	3.00
F6005	F6005	F6005	F6005	F6005	25	47	12	0.6	50.00	3.00
F6006	F6006	F6006	F6006	F6006	30	55	13	1.0	58.25	3.25
F6007	F6007	F6007	F6007	F6007	35	62	14	1.0	65.50	3.50
F6008	F6008	F6008	F6008	F6008	40	68	15	1.0	71.75	3.75
F6009	F6009	F6009	F6009	F6009	45	75	16	1.0	79.00	4.00
F6010	F6010	F6010	F6010	F6010	50	80	16	1.0	84.00	4.00
F6200	F6200	F6200	F6200	F6200	10	30	9	0.6	32.25	2.25
F6201	F6201	F6201	F6201	F6201	12	32	10	0.6	34.50	2.50
F6202	F6202	F6202	F6202	F6202	15	35	11	0.6	37.75	2.75
F6203	F6203	F6203	F6203	F6203	17	40	12	0.6	43.00	3.00
F6204	F6204	F6204	F6204	F6204	20	47	14	1.0	50.50	3.50
F6205	F6205	F6205	F6205	F6205	25	52	15	1.0	55.75	3.75
F6206	F6206	F6206	F6206	F6206	30	62	16	1.0	66.00	4.00
F6207	F6207	F6207	F6207	F6207	35	72	17	1.1	76.25	4.25
F6208	F6208	F6208	F6208	F6208	40	80	18	1.1	84.50	4.50
F6209	F6209	F6209	F6209	F6209	45	85	19	1.1	89.75	4.75
F6210	F6210	F6210	F6210	F6210	50	90	20	1.1	95.00	5.00
F6300	F6300	F6300	F6300	F6300	10	35	11	0.6	37.75	2.75
F6301	F6301	F6301	F6301	F6301	12	37	12	1.0	40.00	3.00
F6302	F6302	F6302	F6302	F6302	15	42	13	1.0	45.00	3.00
F6303	F6303	F6303	F6303	F6303	17	47	14	1.0	50.50	3.50
F6304	F6304	F6304	F6304	F6304	20	52	15	1.1	55.75	3.75
F6305	F6305	F6305	F6305	F6305	25	62	17	1.1	66.00	4.00
F6306	F6306	F6306	F6306	F6306	30	72	19	1.1	76.50	4.50
F6307	F6307	F6307	F6307	F6307	35	80	21	1.5	85.00	5.00
F6308	F6308	F6308	F6308	F6308	40	90	23	1.5	95.00	5.00
F6309	F6309	F6309	F6309	F6309	45	100	25	1.5	105.50	5.50
F6310	F6310	F6310	F6310	F6310	50	110	27	2.0	115.50	5.50
