GJF15、GJF20、GJF25、GJF30、GJF32、GJF40、GJF50、GJF60、GJF70、GJF85直线轴承

发布时间:2025-10-22

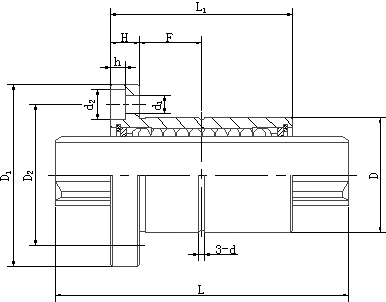

规格 公称 外径 D 轴大 法兰 安装孔 法兰厚度 沉孔 油孔 沉孔直径 过孔 油孔 基本定额扭矩
轴径 长度 长度 直径 中心径 H 深度 d d2 直径 位置
型号 d0 L1 L D1 D2   h     d1 F 动扭矩CT 静扭矩C0T
                N-m N-m
GJF15 15 23  0 40  0 300 43  0 32 7 4.4 2 8 4.5 13 27 45
-0.013 -0.3 -0.2
GJF20 20 30  0 50  0 500 49  0 38 7 4.4 3 8 4.5 18 64 90
-0.013 -0.3 -0.2
GJF25 25 38  0 60  0 700 60  0 47 9 5 3 10 5.8 21 134 184
-0.016 -0.3 -0.2
GJF30 30 45  0 70  0 1000 70  0 54 10 6 3 11 6.6 25 238 317
-0.016 -0.3 -0.2
GJF32 32 48  0 70  0 1000 73  0 57 10 6 3 12 7 25 238 317
-0.016 -0.3 -0.2
GJF40 40 57  0 90  0 1200 90  0 70 14 7 4 15 9 31 523 670
-0.019 -0.3 -0.2
GJF50 50 70  0 100  0 1200 108  0 86 16 9 4 18 11 34 956 1146
-0.019 -0.3 -0.2
GJF60 60 85  0 127  0 1200 124  0 102 18 11 4 18 11 45.5 1631 2262
-0.022 -0.3 -0.2
GJF70 70 100  0 135  0 1200 142  0 117 20 13 4 20 14 47.5 2617 3597
-0.022 -0.3 -0.2
GJF85 85 120  0 155  0 1200 168  0 138 22 13 5 20 13 55.5 4139 5635
-0.022 -0.3 -0.2
