GGY16/168AA(AB)、GGY16/228AA(AB)、GGY25/230AA(AB)滑块轴承

发布时间：2025-06-20

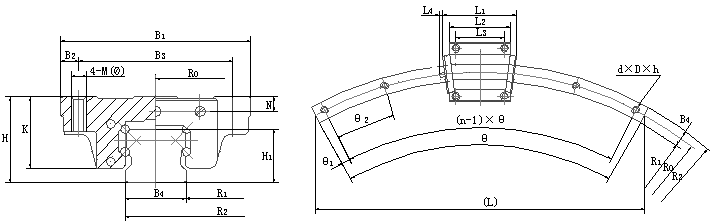

GGY 滚动圆弧导轨副

单位:mm

型号	导轨副尺寸	滑块尺寸									油杯尺寸				导轨尺寸								额定动载	额定静载	额定力矩
型号	H	B₁	B₂	B₃	K	L₁	L₂	L₃	M	Φ		L₄	G	N	B₄	H₁	d×D×h	θ₂	R₀	R₁	R₂	单根大长度L_max	C (KN)	C₀(KN)	M_A(N.m)	M_B(N.m)	M_C(N.m)
GGY16/168AA(AB)	24	47	4.5	38	19.4	58	40.5	30	M5	4.5		2.5	Φ4	4	16	15	4.5×7.5×5.3	15°	168	160	176	500	5.67	6.35	51.8	51.8	82.9
GGY16/228AA(AB)	24	47	4.5	38	19.4	58	40.5	30	M5	4.5		2.5	Φ4	4	16	15	4.5×7.5×5.3	15°	228	220	236	500	5.67	6.35	51.8	51.8	82.9
GGY25/230AA(AB)	37	70	6.5	57	30.5	79.5	59	45	M8	7		11	M6	6	23	22	7×11×9	15°	230	218.5	241.5	500	16.8	21.5	142.2	142.2	233.5

注：

1).表中M_A、M_B、M_C如图指的是一个滑块的额定力矩值。
2).表中L_max为导轨单根大长度，如接长另行协商（接长导轨建议配打孔安装）。
3).滚动圆弧导轨副的圆弧半径尺寸R₀可以根据用户要求确定，上表所列规格为我厂已开发产品。
