GGE 双圆弧型滚动直线导轨副

单位:mm

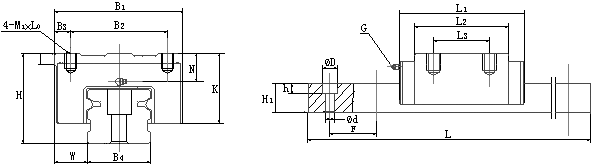

型号	导轨副尺寸		滑块尺寸									油杯尺寸		导轨尺寸					额定动载	额定静载	额定力矩
型号	H	W	B₁	B₂	B₃	K	T	M₁×L₀	L₁	L₂	L₃	G	N	B₄	H₁	d×D×h	F	单根大长度L_max	C (KN)	C₀(KN)	M_A(N.m)	M_BN.m)	M_C(N.m)
GGE15 BA	24	9.5	34	26	4	18	5	M4×7	54.5	38.5	26	M6	4.5	15	14.5	3.5×6.5×5	60	600	7.19	10.6	76.1	76.1	88.4
GGE20 BA	28	11	42	32	5	22.5	5.5	M5×8	65	44	32	M6	5.5	20	16	6×9.5×8.5	60	1200	14.7	22.1	204	204	244
GGE25 BA	33	12.5	48	35	6.5	26.5	6.5	M6×9	84	57	35	M6	6.5	23	19	7×11×9	60	3000	21.9	32.5	349	349	409

注：1).表中M_A、M_B、M_C如图指的是一个滑块的额定力矩值。
2).表中L_max为导轨单根大长度，如接长另行协商（接长导轨建议配打孔安装）。
3).*标记为此规格尚处于产品开发之中。
