搜轴承 -- 黑板报 -- FFB2004、FFB2005、FFB2504、FFB2505、FFB2508、FFB3204、FFB3205�...

FFB2004、FFB2005、FFB2504、FFB2505、FFB2508、FFB3204、FFB3205、FFB3206、FFB3210、FFB4005、FFB4006、FFB4008、FFB4010、FFB5005、FFB5006、FFB5008、FFB5010丝杠轴承

发布时间：2019-10-17

规格

公称

公称

丝杠

钢球

丝杠

循环

基本

刚度

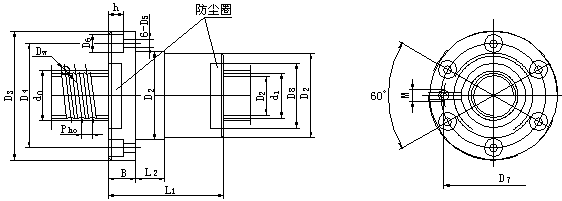

螺母安装连接尺寸

代号

直径

导程

外径

直径

底径

圈数

额定负荷

Kc

　

d₀

P_h0

d₁

D_w

d₂

　

动载荷

静载荷

N/μ_m

　

Ca(KN)

Coa(KN)

　

D₁(g6)

D2

L₂

D₃

B

D₄

D₅

D₆

h

D₇

M

D₈

L1

FFB2004-2 20 4 19.3 2.381 17.5 2 5.2 10.2 356 36 36 10 62 11 48 5.8 10 6 40 M6 25 49

FFB2004-2 20 4 19.1 3 16.9 2 5.2 10.2 356 36 36 10 62 11 48 5.8 10 6 40 M6 25 49

FFB2005-2 20 5 19.5 3.5 16.9 2 6.4 12.2 364 36 36 10 62 11 48 5.8 10 6 42 M6 25 55

FFB2504-2 25 4 24.1 3 21.9 2 5.9 13.5 445 40 40 10 66 11 53 5.8 10 6 46 M6 30 49

FFB2505-2 25 5 24.5 3.5 21.9 2 7.3 15.7 446 40 40 10 66 11 53 5.8 10 6 46 M6 30 55

FFB2506-2 25 6 23.9 4 20.9 2 7.9 15.8 432 40 40 10 66 11 53 5.8 10 6 46 M6 30 65

FFB3204-2 32 4 31.1 3 28.9 2 6.8 18.6 447 50 50 10 76 11 63 5.8 10 6 56 M6 38 47

FFB3205-2 32 5 31.5 3.5 28.9 2 8.2 21 560 50 50 10 82 13 67 7 12 7 62 M6 38 56

FFB3206-2 32 6 30.9 4 27.9 2 9.2 21.4 569 50 50 10 82 13 67 7 12 7 62 M6 38 65

FFB3210-2 32 10 32.5 7.144 27.3 2 18.1 33.5 524 53 53 15 90 15 71 9 15 9 70 M6 44 96

FFB4005-2 40 5 39.5 3.5 38.9 2 9.2 27 695 60 60 10 94 15 75 9 15 9 74 M6 48 58

FFB4006-2 40 6 38.9 4 35.9 2 10.6 29.2 690 60 60 10 94 15 75 9 15 9 74 M6 48 68

FFB4008-2 40 8 38.6 5 37.9 2 14 34 705 63 63 15 108 18 85 11 18 11 85 M6 50 84

FFB4010-2 40 10 39.5 7.144 34.3 2 21.1 44.2 660 63 63 15 108 18 85 11 18 11 85 M8×1 50 101

FFB5005-2 50 5 49 3.5 46.4 2 10 34 822 71 71 15 110 15 90 9 15 9 84 M8×1 60 58

FFB5006-2 50 6 48.9 4 45.9 2 12 38.1 830 71 71 15 110 15 90 9 15 9 84 M8×1 60 68

FFB5008-2 50 8 48.6 5 44.9 2 15.8 44.6 861 75 75 15 118 18 95 11 18 11 90 M8×1 60 87

FFB5010-2 50 10 49.5 7.144 44.3 2 25.3 62.1 864 75 75 15 118 18 95 11 18 11 90 M8×1 60 102
