LV2017、LV2018、LV202-38、LV201-14、LV202-40、LV202-41、LV204-57、LV-58特种轴承

发布时间:2025-10-22

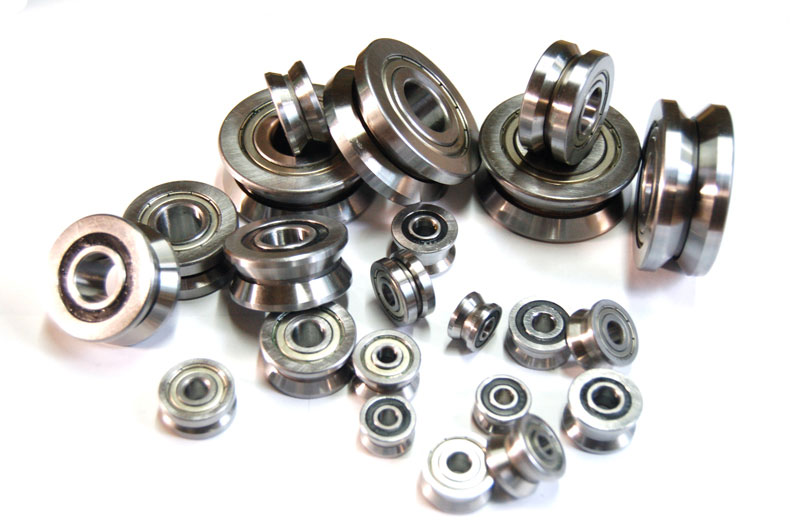

● LV系列轴承可广泛用于圆柱形导轨或120°的V型导轨。与LFR系列滚轮不同,LV系列轴承对导轨的尺寸适应性强,每个规格可以适配的导轨直径尺寸范围较大,可广泛应用于重型导轨、移动设备、校直机械等。
● 轴承采用双列角接触球轴承的内部结构设计及加厚的外圈,使轴承具有更高的承载能力。
● 轴承用优质轴承钢(AISI52100或不锈钢AISI440C)制造,经热处理、精密磨削加工而成,并在内部填充长寿命的高品质多用途油脂。轴承防尘采用金属防尘盖。双华轴承也可以提供带有同心轴和偏心轴的轴承。
● 轴承外圈的V型槽底有退刀槽,如使用要求不允许退刀槽时,可向双华轴承公司订购不带退刀槽的轴承,也可定制其它V形角度的轴承。
应用了LV系列导轨轴承的导向系统具有以下特征:
1. 阻力小,寿命长,应用广泛:LV系列导轨轴承的V形表面经过精细磨削加工,表面粗糙度达Ra0.32。轴承的V型槽与内圈安装平面平行度好。工作时,轴承与圆柱形导轨之间的受力平稳,磨擦阻力小。
2. 安装简单方便:轴承配置偏心轴及同心轴后,使安装很方便,调整偏心轴承的偏心量即可得到合适的预载。

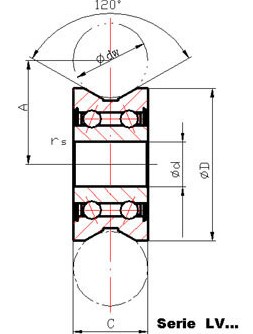

滚轮型号

重量

尺寸(mm)

载荷

≈(g)

dw

d

D

C

A

Cw(Kn)

Cow(Kn)

V-22

LV2017

17

10

7

22

11

14.5

120

3.78

2.05

V-30

LV2018

49

10

8

30

14

18.1

120

5.13

2.67

V-38

LV202-38

87

10

15

38

17

22.25

120

8.47

5.37



LV201-14

107

14

12

39.9

(20.1)(18)

24

120

8.8

5

V-39



100

20

15

39

18

28.02

120

8.47

5.37

V-40

LV202-40

110

20

15

40

18

28.02

120

8.47

5.37

V-41

LV202-41

116

20

15

41

20

28

120

8.47

5.37

V-57

LV204-57

290

30

20

57

22

41

120

14.66

9.1

V-58

LV-58

310

30

20

58

25

41

120

14.66

9.1
