GGB16AA滑块轴承

发布时间：2025-05-04

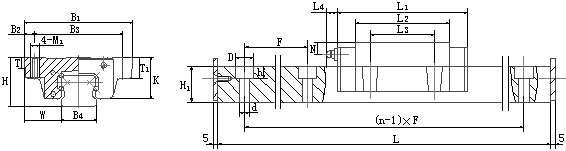

型号	导轨副		滑块尺寸
	尺寸
	H	W	B₁	B₂	B₃	K	T	T₁	M₁	L₁	L₂	L₃


GGB16AA	24	15.5	47	4.5	38	19.4	7	11	M5	58	40.5	30
GGB20AA	30	21.5	63	5	53	24	10	10	M6	70	50	40
GGB20AAL										86	66
GGB25AA	37	23.5	70	6.5	57	30.5	12	16	M8	79.5	59	45
GGB25AAL	-36									98.5	78
GGB30AA	42	31	90	9	72	35	10	18	M10	95.2	70	52
GGB30AAL										117.2	92
GGB35AA	48	33	100	9	82	38	13	21	M10	107.8	81	62
GGB35AAL										131.8	105
GGB45AA	62	37.5	120	10	100	51	15	25	M12	135	102	80
GGB45AAL	-60									163	130
GGB55AA	70	43.5	140	12	116	57	20	29	M14	161	118	95
GGB55AAL										199	156
GGB65AA	90	53.5	170	14	142	76	23	37	M16	195	147	110
GGB65AAL										255	207
GGB85AA	110	65	215	15	185	94	30	55	M20	243.4	179	140
GGB85AAL										300.4	236
油杯尺寸			导轨尺寸					额定	额定	额定力矩
								动载	静载
L₄	G	N	B₄	H₁	d×D×h	F	单根	C	C₀	M_A	M_B	M_C
							大	(KN)	(KN)	(N.m)	(N.m)	(N.m)
							长度Lmax
2.5	Φ4	4	16	15	4.5×7.5×5.3	60	500	6.07	6.8	55.5	55.5	88.8
11	M6	6	20	18	6×9.5×8.5	60	1400	11.6	14.5	92.4	92.4	154
								13.6	20.3	121.8	121.8	203
11	M6	7.2	23	22	7×11×9	60	3000	17.7	22.6	149.8	149.8	246
								20.7	34.97	244.8	244.8	402
11	M6	7	28	26	9×14×12	80	3000	27.6	34.4	311.3	311.3	546
								33.4	45.8	560	560	745.2
11	M6	8	34	29	9×14×12	80	3000	35.1	47.2	488	488	790
								39.96	64.85	681	681	1102.45
11	M6	12	45	38	14×20×16	100	3000	42.5	71	848	848	1448
						-105		64.4	102.1	1345.4	1345.4	2247.25
14	M8×1	12	53	44	16×23×20	120	3000	79.4	101	1547	1547	2580
								92.2	142.5	2264.3	2264.3	3776.25
14	M8×1	12	63	53	18×26×22	150	3000	115	163	3237	3237	4860
								148	224.5	4627.5	4627.5	6945.75
14	M8×1	14	85	65	24×35×28	180	3000	172.2	257.4	6076.4	6076.4	12842
								202.3	327.6	9946.3	9946.3	15410
