搜轴承 -- 黑板报 -- SA直线导轨系列目录

SA直线导轨系列目录

发布时间：2025-10-23

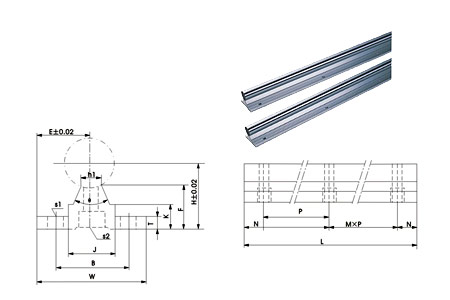

型号	轴径	主要尺寸										安装尺寸					重量(kg)
		H	E	W	L	F	T	K	J	h1	θ	B	N	M × P	S1	S2
SA10-200	10	18	16	32	200	13.5	4	8.9	12.4	4.7	80°	22	50	1×100	4.5	M4	0.110
SA10-300					300								50	2×100			0.160
SA10-400					400								50	3×100			0.220
SA10-500					500								50	4×100			0.270
SA10-600					600								50	5×100			0.330
SA12-200	12	20.46	17	34	200	15	4.5	9.8	15	6	80°	25	50	1×100	4.5	M4	0.140
SA12-300					300								50	2×100			0.210
SA12-400					400								50	3×100			0.280
SA12-500					500								50	4×100			0.350
SA12-600					600								50	5×100			0.420
SA13-200	13	21	17	34	200	15	4.5	9.8	15	6	80°	25	50	1×100	4.5	M4	0.140
SA13-300					300								50	2×100			0.210
SA13-400					400								50	3×100			0.280
SA13-500					500								50	4×100			0.350
SA13-600					600								50	5×100			0.420
SA16-200	16	25	20	40	200	17.8	5	11.7	18.5	8	80°	30	25	1×100	5.5	M5	0.200
SA16-300					300								75	1×100			0.300
SA16-400					400								50	2×100			0.400
SA16-500					500								25	3×100			0.500
SA16-600					600								75	3×100			0.600
SA20-200	20	27	22.5	45	200	17.7	5	10	19	8	50°	30	25	1×100	5.5	M6	0.200
SA20-300					300								75	1×100			0.300
SA20-400					400								50	2×100			0.400
SA20-500					500								25	3×100			0.510
SA20-600					600								75	3×100			0.610
SA25-200	25	33	27.5	55	200	21	6	12	21.5	8	50°	35	25	1×100	6.5	M6	0.290
SA25-300					300								50	1×100			0.430
SA25-400					400								100	1×100			0.580
SA25-500					500								50	2×100			0.730
SA25-600					600								100	2×100			0.880
SA30-200	30	37	30	60	200	22.8	7	13	26.5	10.3	50°	40	25	1×150	6.5	M8	0.360
SA30-300					300								50	1×200			0.550
SA30-400					400								100	1×200			0.730
SA30-500					500								50	2×200			0.920
SA30-600					600								100	2×200			1.100
SA35-200	35	43	32.5	65	200	26.5	8	15.5	28	13	50°	45	25	1×150	9	M8	0.460
SA35-300					300								50	1×200			0.700
SA35-400					400								100	1×200			0.950
SA35-500					500								50	2×200			1.190
SA35-600					600								100	2×200			1.420
SA40-200	40	48	37.5	75	200	29.4	9	17	38	15.5	50°	55	25	1×150	9	M8	0.630
SA40-300					300								75	1×150			0.960
SA40-400					400								50	1×300			1.290
SA40-500					500								100	1×300			1.610
SA40-600					600								150	1×300			1.950
SA50-200	50	62	47.5	95	200	38.8	11	21	45	20	50°	70	25	1×150	11	M10	1.000
SA50-300					300								75	1×150			1.500
SA50-400					400								50	1×300			2.000
SA50-500					500								100	1×300			2.50
SA50-600					600								150	1×300
