SBG20FLL滑块轴承

发布时间：2025-06-20

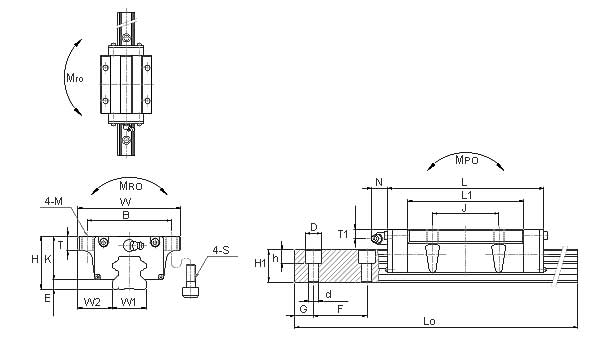

型号	安装尺寸					滑块尺寸
	H	E	W2	W	L	安装孔尺寸			L1	K	T	注油嘴
						B×J	M	S				安装孔	T1	N
SBG20FLL	30	2.65	21.5	63	93.2	53×40	M6	M5	66.8	26.5	9	M6×0.75	7	9.8
SBG25FLL	36	5	23.5	70	106.4	57×45	M8	M6	79	31	10	M6×0.75	6.5	9.8
SBG30FLL	42	6.5	31	90	120.5	72×52	M10	M8	92.9	35.5	12	M6×0.75	8.5	10.7
SBG35FLL	48	7.5	33	100	135	82×62	M10	M8	105.9	40.5	13	M6×0.75	9.5	10.7
SBG45FLL	60	7.3	37.5	120	168	100×80	M12	M10	130	52.7	15	PT1/8	10.5	11
SBG55FLL	70	9.8	43.5	140	198	116×95	M14	M12	156	60.2	17	PT1/8	12	11
SBG65FLL	90	17.5	53.5	170	249	142×110	M16	M14	207	72.5	23	PT1/8	15	11
型号	导轨尺寸							负载能力					重量
	W1	H1	F	d×D×h		G	Lomax	动负载	静负载	静态扭矩(Kgf*m)			滑块	导轨
								C(Kgf)	C0(Kgf)	MR0	MP0	Mr0	(Kgf)	(Kgf/m)
SBG20FLL	20	17.5	60	6×9.5×8.5		20	4000	1725	3730	29	32	32	0.54	2.2
SBG25FLL	23	21.8	60	7×11×9		20	4000	2517	4905	44	50	49	0.78	3.1
SBG30FLL	28	25	80	9×14×12		20	4000	3602	6929	75	81	80	1.44	4.45
SBG35FLL	34	29	80	9×14×12		20	4000	4701	9225	126	133	131	2.14	6.4
SBG45FLL	45	38	105	14×20×17		22.5	4000	7714	14138	250	238	235	3.75	11.25
SBG55FLL	53	45	120	16×23×20		30	4000	11413	20068	427	413	405	5.68	15.25
SBG65FLL	63	58.5	150	18×26×22		35	3000	19300	32700	834	850	830	9.5	23.9
