SBG20FL滑块轴承

发布时间：2025-10-22

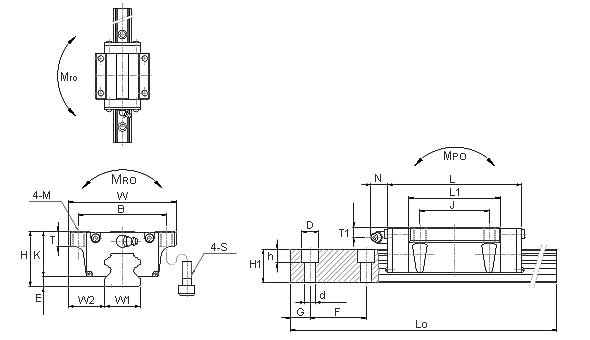

型号	安装尺寸				滑块尺寸
	H	E	W2	W	L	安装孔尺寸			L1	K	T	注油嘴
						B×J	M	S				安装孔	T1	N
SBG15FL	24	2.65	16	47	58.8	38×30	M5	M4	38.8	21.4	7.2	Ø3.5	4	5
SBG20FL	30	3.5	21.5	63	77.2	53×40	M6	M5	50.8	26.5	9	M6×0.75	7	9.8
SBG25FL	36	5	23.5	70	86.9	57×45	M8	M6	59.5	31	10	M6×0.75	6.5	9.8
SBG30FL	42	6.5	31	90	98	72×52	M10	M8	70.4	35.5	12	M6×0.75	8.5	10.7
SBG35FL	48	7.5	33	100	109.5	82×62	M10	M8	80.4	40.5	13	M6×0.75	9.5	10.7
SBG45FL	60	7.3	37.5	120	136	100×80	M12	M10	98	52.7	15	PT1/8	10.5	11
SBG55FL	70	9.8	43.5	140	160	116×95	M14	M12	118	60.2	17	PT1/8	12	11
SBG65FL	90	17.5	53.5	170	189	142×110	M16	M14	147	72.5	23	PT1/8	15	11
型号	导轨尺寸							负载能力					重量
	W1	H1	F	d×D×h		G	L0MAX	动负载	静负载	静态扭矩(Kgf*m)			滑块	导轨
								C(Kgf)	C0(Kgf)	MR0	MP0	Mr0	(Kgf)	(Kgf/m)
SBG15FL	15	15	60	4.5×7.5×5.3		20	3000	850	1370	7	5	5	0.18	1.45
SBG20FL	20	17.5	60	6×9.5×8.5		20	4000	1450	2560	22	18	18	0.42	2.2
SBG25FL	23	21.8	60	7×11×9		20	4000	2140	4000	36	32	31	0.58	3.1
SBG30FL	28	25	80	9×14×12		20	4000	2980	5490	60	50	49	1.10	4.45
SBG35FL	34	29	80	9×14×12		20	4000	3960	7010	96	75	73	1.57	6.4
SBG45FL	45	38	105	14×20×17		22.5	4000	6290	11292	202	159	157	2.96	11.25
SBG55FL	53	45	120	16×23×20		30	4000	9307	16012	344	274	270	4.49	15.25
SBG65FL	63	58.5	150	18×26×22		35	3000	15100	24500	629	495	484	6.70	23.9
