LME5UU直线轴承
发布时间：2025-06-20
|
|
|

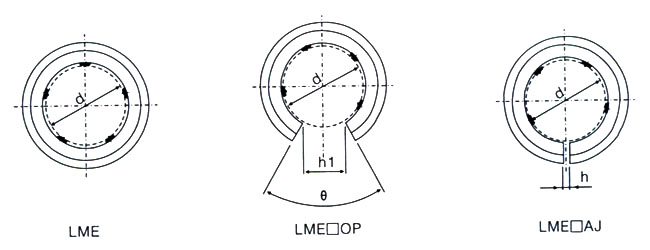

LME系列 |
基本承载率 |
工作孔直径
dr(mm) 公差（μm） |
|
封闭型 |
开口型 |
间隙调节型 |
动载荷C（N） |
静载荷Co（N） |
|
型号 |
钢珠循
环列数 |
型号 |
钢珠循
环列数 |
型号 |
钢珠循
环列数 |
|
LME5UU |
4 |
— |
— |
LME5UUAJ |
4 |
200 |
260 |
5 |
+8
0 |
|
LME8UU |
4 |
— |
— |
LME8UUAJ |
4 |
260 |
400 |
8 |
|
LME12UU |
4 |
— |
— |
LME12UUAJ |
4 |
500 |
770 |
12 |
|
LME16UU |
5 |
LME16UUOP |
4 |
LME16UUAJ |
5 |
570 |
890 |
16 |
+9
-1 |
|
LME20UU |
5 |
LME20UUOP |
4 |
LME20UUAJ |
5 |
860 |
1370 |
20 |
|
LME25UU |
6 |
LME25UUOP |
5 |
LME25UUAJ |
6 |
980 |
1560 |
25 |
+11
-1 |
|
LME30UU |
6 |
LME30UUOP |
5 |
LME30UUAJ |
6 |
1560 |
2740 |
30 |
|
LME40UU |
6 |
LME40UUOP |
5 |
LME40UUAJ |
6 |
2150 |
4010 |
40 |
+13
-2 |
|
LME50UU |
6 |
LME50UUOP |
5 |
LME50UUAJ |
6 |
3820 |
7930 |
50 |
|
LME60UU |
6 |
LME60UUOP |
5 |
LME60UUAJ |
6 |
4700 |
9990 |
60 |
|

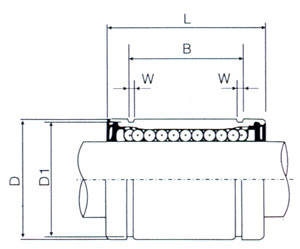

尺寸（mm） |
重量（gf） |
允许外
径间隙（μm） |
型号 |
|
D (mm)
公差（μm） |
L (mm)
公差（μm） |
B (mm)
公差（μm） |
W |
D1 |
h |
h1 |
θ(°) |
|
12 |
0
-8 |
22 |
0
-0.2 |
14.5 |
0
-0.2 |
1.1 |
11.5 |
1 |
— |
— |
12 |
-5 |
LME5UU |
|
16 |
25 |
16.5 |
1.1 |
15.2 |
1 |
— |
— |
20 |
-5 |
LME8UU |
|
22 |
0
-9 |
32 |
22.9 |
1.3 |
21 |
1.5 |
— |
— |
41 |
-7 |
LME12UU |
|
26 |
36 |
24.9 |
1.3 |
24.9 |
1.5 |
10 |
78° |
57 |
-7 |
LME16UU |
|
32 |
0
-11 |
45 |
31.5 |
1.6 |
30.3 |
2 |
10 |
60° |
91 |
-9 |
LME20UU |
|
40 |
58 |
0
-0.3 |
44.1 |
0
-0.3 |
1.85 |
37.5 |
2 |
12.5 |
60° |
215 |
-9 |
LME25UU |
|
47 |
68 |
52.1 |
1.85 |
44.5 |
2 |
12.5 |
50° |
325 |
-9 |
LME30UU |
|
62 |
0
-13 |
80 |
60.6 |
2.15 |
59 |
3 |
16.8 |
50° |
705 |
-13 |
LME40UU |
|
75 |
100 |
77.6 |
2.65 |
72 |
3 |
21 |
50° |
1130 |
-13 |
LME50UU |
|
90 |
0/-15 |
125 |
0/-0.4 |
101.7 |
0/-0.4 |
3.15 |
86.5 |
3 |
27.2 |
54° |
2220 |
-16 |
LME60UU | |
