TBR16直线导轴滑动单元、TBR20直线导轴滑动单元、TBR25直线导轴滑动单元、TBR30直线导轴滑动单元

发布时间：2025-05-04

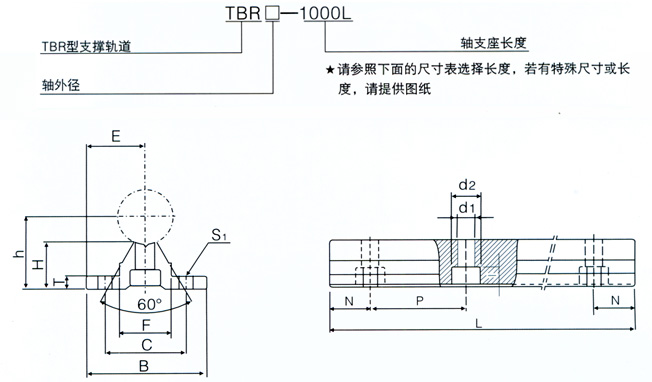

型号 轴外径 重量（kgf/m） E h B H T F C S1 d1×d2×i TBR16 ф16 25 22.14 50 14.96 6 18.71 37 ф5.5 5.5×9.5×5.4 1.00 TBR20 ф20 37.5 29.01 55 19.37 8 18.96 40 ф5.5 5.5×9.5×5.4 1.80 TBR25 ф25 32.5 31.97 65 20.14 10 20 45 ф6.6 6.6×11×7 2.05 TBR30 ф30 37.5 36.52 75 22.45 12 22.96 55 ф6.6 6.6×11×9 2.80 型号 TBR16 TBR20 TBR25 TBR30 标准长度 L 190 340 640 940 340 640 940 1240 250 450 850 1250 450 850 1250 1450 N 20 20 25 25 P 150 150 200 200 大长度 4000 4000 6000 6000

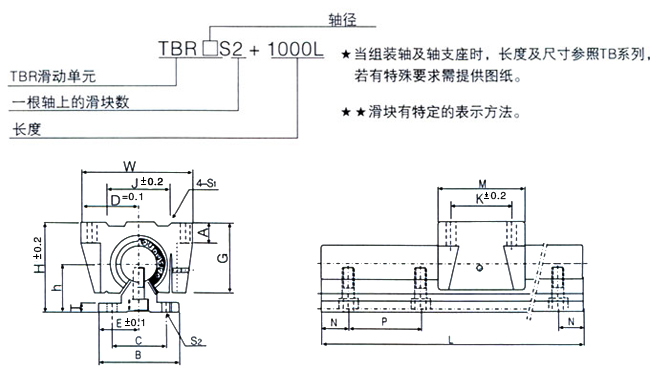

（当组装轴及轴支座时，长度及尺寸参照TB系列，若有特殊要求需提供图纸。滑块有特定的表示方法。） 型号 轴径 额定载荷 重量 尺寸 单元 滑块★★ 动载C（N） 静载C0（N） 滑块（kgf） 轨道（kgf/m） D h H E TBR16S TBR16UU ф16 392 490 0.18 2.45 31 22.14 40 25 TBR20S TBR20UU ф20 784 1176 0.30 3.60 34 29.01 50 27.5 TBR25S TBR25UU ф25 1568 2352 0.60 5.60 41 31.97 60 32.5 TBR30S TBR30UU ф30 1764 2940 0.90 8.00 45.5 36.52 70 37.5 型号 尺寸（mm） W G A B T M S1 J K S2 C N P TBR16S 62 26 8 50 6 42 M5 50 30 ф5.5 37 20 150 TBR20S 68 31 10 55 8 51 M6 54 37 ф5.5 40 20 150 TBR25S 82 41 12 65 10 65 M8 65 50 ф6.6 45 25 200 TBR30S 91 48 12 75 12 75 M8 75 60 ф6.6 55 25 200
