SBR16S导轴滑动单元

发布时间：2025-05-05

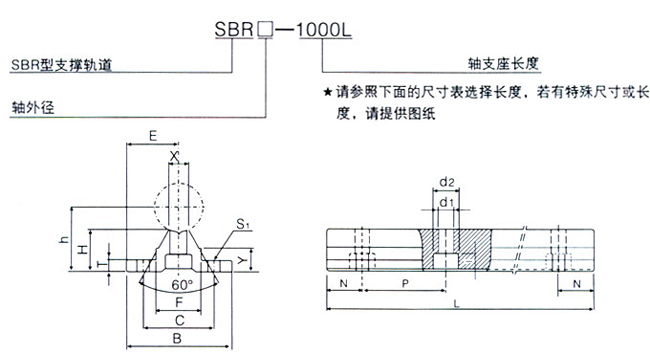

SBR滑块	SBR导轨滑块组合件	SBR导轨

型号	轴外径												重量（kgf/m）
型号	轴外径	E	h	B	H	T	F	X	Y	C	S1	d1×d2×i	重量（kgf/m）
SBR16	ф16	20	25	40	17.8	5	18.5	8	11.7	30	ф5.5	5.5×9.5×5.4	1.00
SBR20	ф20	22.5	27	45	17.7	5	19	8	10	30	ф5.5	5.5×9.5×5.4	1.07
SBR25	ф25	27.5	33	55	21	6	21.5	8	12	35	ф6.6	6.6×11×6.5	1.50
SBR30	ф30	30	37	60	22.8	7	26.5	10.3	13	40	ф6.6	6.6×11×6.5	1.90
SBR35	ф35	32.5	43	65	26.5	8	28	13	15.5	45	ф9	9×14×8.6	2.45
SBR40	ф40	37.5	48	75	29.4	9	38	15.5	17	55	ф9	9×14×8.6	3.25
SBR50	ф50	47.5	62	95	38.8	11	5	20	21	70	ф11	11×17.5×10.8	5.26

型号	SBR16	SBR20	SBR25	SBR30	SBR35	SBR40	SBR50
标准长度 L	190 340 640 940	340 640 940 1240	250 450 850 1250	450 850 1250 1450	460 660 860 1060	460 660 860 1060 1260	470 670 870 1070 1270
N	20	20	25	25	30	30	35
P	150	150	200	200	200	200	200
大长度	1390	1390	1850	1850	1860	1860	2070
	4000	4000	4000	5000	5000	6000	8000

（当组装轴及轴支座时，长度及尺寸参照SB系列，若有特殊要求需提供图纸。滑块有特定的表示方法。）

型号		轴径	额定载荷		重量		尺寸
单元	滑块	轴径	动载C（N）	静载C（N）	滑块（kgf）	轨道（kgf/m）	D	h	H	E
SBR16S	SBR16UU	ф16	770	1170	0.15	2.55	22.5	25	45	20
SBR20S	SBR20UU	ф20	860	1370	0.20	3.50	24	27	50	22.5
SBR25S	SBR25UU	ф25	980	1560	0.45	5.30	30	33	60	27.5
SBR30S	SBR30UU	ф30	1560	2740	0.63	7.40	35	37	70	30
SBR35S	SBR35UU	ф35	1660	3130	0.92	10.05	40	43	80	32.5
SBR40S	SBR40UU	ф40	2150	4010	1.33	13.10	45	48	90	37.5
SBR50S	SBR50UU	ф50	3820	7930	3.00	20.65	60	62	115	47.5

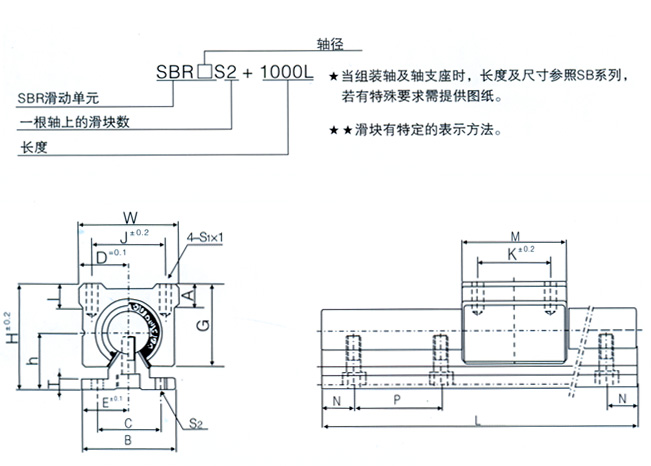

型号	尺寸（mm）
型号	W	G	A	B	T	M	S₁×I	J	K	S₂	C	N	P
SBR16S	45	33	9	40	5	45	M5×12	32	30	ф5.5	30	20	150
SBR20S	48	39	11	45	5	50	M6×12	35	35	ф5.5	30	20	150
SBR25S	50	47	14	55	6	65	M6×12	40	40	ф6.6	35	25	200
SBR30S	70	56	15	60	7	70	M8×18	50	50	ф6.6	40	25	200
SBR35S	80	63	18	65	8	80	M8×15	55	55	ф9	45	30	200
SBR40S	90	72	20	75	9	90	M10×20	65	65	ф9	55	30	200
SBR50S	120	91	25	95	11	110	M10×20	94	80	ф11	70	35	200
