SK系列导轴滑动单元

发布时间：2025-10-22

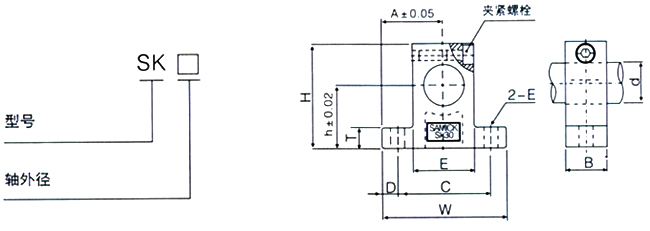

轴支撑——型号构成

型号	轴径	主要尺寸（mm）											重量（gf）
型号	轴径	h	A	W	H	T	E	D	C	B	S	J	重量（gf）
Sk8	Ф8	20	21	42	32.8	6	18	5	32	14	Ф3.5	M3	24
Sk10^OLD	Ф10	23	21	42	32.8	6	18	5	32	14	Ф3.5	M3	24
Sk10	Ф10	20	21	42	32.8	6	18	5	32	14	Ф3.5	M3	24
Sk12	Ф12	23	21	42	38	6	20	5	32	14	Ф5.5	M4	30
Sk13	Ф13	23	21	42	38	6	20	5	32	14	Ф5.5	M4	30
Sk16	Ф16	27	24	48	44	8	25	5	38	16	Ф5.5	M4	40
Sk20	Ф20	31	30	60	51	10	30	7.5	45	20	Ф6.6	M5	70
Sk25	Ф25	35	35	70	60	12	38	7	56	24	Ф6.6	M6	130
Sk30	Ф30	42	42	84	70	12	44	10	64	28	Ф9	M6	180
Sk35	Ф35	50	49	98	85	15	50	12	74	32	Ф11	M8	270
Sk40	Ф40	60	57	114	96	15	60	12	90	36	Ф11	M8	420
Sk50	Ф50	70	63	126	120	18	74	14	100	40	Ф14	M12	750
Sk60	Ф60	80	74	148	136	18	90	14	120	45	Ф14	M12	1100
