单坐标台 RHDZ

发布时间：2025-05-05

单坐标台 RHDZ

注：1、可根据用户要求配备防护罩。
2、底座与机床连接部分可根据用户要求设计。

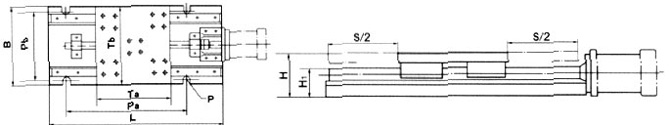

工作台尺寸系列单位：mm

编号	行程	长度	宽度	高度		基座安装尺寸			承载台尺寸		重量
编号	S	L	B	H	H1	P	Pa	Pb	Ta	Tb	kgf
RHDZ-025	250	580	240	110	90	4-R9	300	200	240	240	40
RHDZ-030	300	640	240	110	90	4-R9	300	200	240	240	50
RHDZ-040	400	700	240	110	90	4-R9	300	200	240	240	55
RHDZ-050	500	840	280	120	95	6-R9	300	240	280	280	60
RHDZ-060	600	920	280	120	95	6-R9	300	240	300	280	64
RHDZ-070	700	1040	280	120	95	6-R9	300	240	300	280	70
RHDZ-080	800	1120	320	140	105	6-R9	300	280	300	320	75
RHDZ-090	900	1250	320	140	105	8-R9	250	280	300	320	80
RHDZ-100	1000	1400	360	140	105	8-R9	250	300	300	360	90

精度等级

编号	重复定位精度	定位精度	间隙	运动精度	导轨安装直线度	台面运行平行度
RHDZ-025	±0.005	0.025	0.005	0.025	0.020	0.030
RHDZ-030
RHDZ-040	±0.007	0.040		0.030
RHDZ-050					0.030	0.040
RHDZ-060		0.060		0.040
RHDZ-070	±0.009
RHDZ-080		0.070			0.040	0.050
RHDZ-090
RHDZ-100
