SFT16螺孔直线光轴

发布时间:2025-10-22

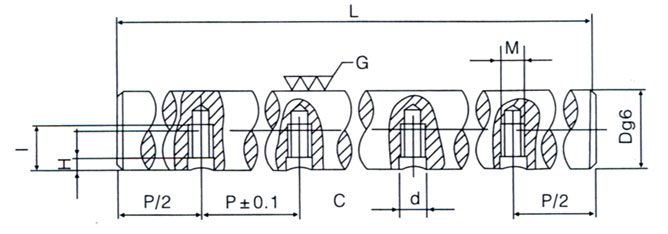

螺孔轴 SF & SFC

外径
型号
螺纹
攻丝深度
沉孔
倒角
大长度
(mm)
SFT
M
I
直径(d)
深度(H)
C
L
16
SFT16
M5×0.8
7
5.5
2.5
0.7
2000
20
SFT20
M6×1
9
6.5
2.5
0.7
2500
25
SFT25
M6×1
12
6.5
2.5
0.7
3000
30
SFT30
M8×1.25
15
8.5
3.0
1
4000
40
SFT40
M8×1.25
18
8.5
3.0
1
4000

根据用户的需要我公司选备有外径Ф50、Ф60、Ф80的打孔轴和不打孔轴。
其它安装孔的位置可根据客户的特殊要求定做。
以上图P的数据参考SBR、TBR导轨尺寸。
