SF3实心直线光轴

发布时间：2025-05-04

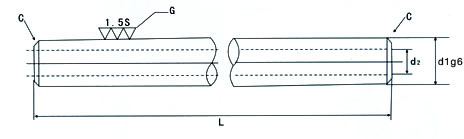

直线轴
材料：Gcr15 SUJ-2(高碳钢)
硬度：HRC高于60
*SFC：（SF+硬质镀铬层）

型号	公称直径 ФD(mm)	圆度公差 μm	直线公差 μm/m	圆柱度指标 S/M	表面粗糙度		有效硬化深度 mm	两端倒角 mm	打孔轴沉孔				重量 kg/m	大长度 mm
型号	公称直径 ФD(mm)	圆度公差 μm	直线公差 μm/m	圆柱度指标 S/M	标准S	精密S	有效硬化深度 mm	两端倒角 mm	直径 mm	深度 mm	螺纹 M	攻丝深度 I	重量 kg/m	大长度 mm
SF3	3	-2～-8	60～-100/m	小于0.6/m	0.8～ 1.6	0.4～ 0.8	大于1.0	0.3	───	───	───	───	0.06	300
SF4	4	-4～-12											0.10	400
SF5	5												0.15	500
SF6	6												0.23	600
SF8	8	-5～-14						0.5					0.40	1000
SF10	10	-5～-14	100～-150/m	小于1.0/m					特定尺寸	特定尺寸	特定尺寸	特定尺寸	0.62	1500
SF12	12	-6～-17											0.89	2500
SF13	13												1.04	3000
SF16	16						大于1.5	0.7	5.5	2.5	M5×0.8	7	1.58	3000
SF20	20	-7～-20							6.5	2.5	M6×1	9	2.47	3000
SF25	25								6.5	2.5	M6×1	12	3.85	3000
SF30	30						大于2.0	1	8.5	3.0	M8×1.25	15	5.55	3000
SF35	35	-9～-25		小于1.4/m			大于2.0		8.5	3.0	M8×1.25	15	7.55	4000
SF40	40						大于2.5		8.5	3.0	M8×1.25	18	9.87	4000
SF50	50						大于2.5	1～1.5	10	4.0	M10×1.5	25	15.4	5000
SF60	60	-10～-29					大于3.0		10	4.0	M10×1.5	25	22.2	5000
SF80	80	-10～-29					大于3.0		12	4.5	M12×1.8	30	39.5	5000

精密度

　　瑞和生产的直线光轴是以积累的技术在轴的外径公差、直线度、圆周度、表面粗糙度上保证很高的精密度。

直线光轴的外径公差对直径线轴承内切圆径的允许公差具有适当的缝隙。但必须在精密运动的情况下，调整实心轴的公差（h5,j5），使其不发生缝隙或加些轻微的压力。

如若轴的直线度或圆周度不好，在实心轴或直线轴承上周期性的加压，不仅得不到顺利的直线运动，而且缩短寿命，所以要注意对直线光轴的选择。

轴的精密度

外径区分(mm)		轴承的允许公差(μm)			圆周度	表面粗糙度
超过	以下	g₆	h₆	h₅	圆周度	表面粗糙度
4	6	-4 -12	0 -8	0 -5	4以下	1.5μmRmax以下
6	10	-5 -14	0 -9	0 -6	4以下
10	16	-6 -17	0 -11	0 -8	5以下
16	30	-7 -20	0 -13	0 -9	5以下
30	50	-9 -25	0 -16	0 -11	6以下
50	80	-10 -29	0 -19	0 -13	8以下
80	120	-12 -34	0 -22	0 -15	8以下

轴的直线度
⑴轴长100mm以下时，直线度0.005mm以下
⑵轴长超过100mm以上时，遵守下面方程式：直线度=（轴长×0.005）/100

　

精密活塞杆和机械用研磨棒主要技术参数

规格	Ф4-Ф12	Ф16-Ф50	Ф50-Ф300
长度	500-2000mm	1000-5000mm	1500-8000mm
表面粗糙度	Ra0.2～0.4	Ra0.4～0.8	Ra0.4～0.8
硬度	HB220-260
直线度	≤0.15/1000
圆度	≤0.01mm
全长尺寸差	≤0.02mm
镀铬厚度	0.02～0.05mm
材料	优质中碳钢*45^#、40Cr、2Cr13、Sus304或定制

尺寸公差表

直径（ｍ／ｍ）＼容许差等级	7级	8级	9级	10级	11级	F7级	F8级
6-10	0 -0.015	0 -0.022	0 -0.036	0 -0.058	0 -0.09	-0.013 -0.028	-0.013 -0.035
10-18	0 -0.018	0 -0.027	0 -0.043	0 -0.058	0 -0.09	-0.016 -0.034	-0.016 -0.043
18-30	0 -0.021	0 -0.033	0 -0.052	0 -0.084	0 -0.13	-0.02 -0.041	-0.02 -0.053
30-50	0 -0.025	0 -0.039	0 -0.062	0 -0.1	0 -0.16	-0.025 -0.05	-0.025 -0.064
50-80	0 -0.030	0 -0.046	0 -0.074	0 -0.12	0 -0.19	-0.03 -0.06	-0.03 -0.076
80-120	0 -0.035	0 -0.054	0 -0.087	0 -0.14	0 -0.22	-0.036 -0.071	-0.036 -0.9

气缸钢管及活塞杆组合表

气缸内径	活塞杆径				气缸内径	活塞杆径
	气压	油压				气压	油压
	气压	A系列	B系列	C系列		气压	A系列	B系列	C系列
40	16	28	22.4	18	140	35.5	100	80	63
50	20	35.5	28	22.4	160	40	110	90	70
63	20	45	35.5	28	180	45	125	100	80
80	25	56	45	35.5	200	50	140	110	90
100	30	70	56	45	220	56	160	125	100
125	35	90	70	56	250	60	180	140	110

注：请依照使用压力，行程及活塞杆之材料来做选择
　　直径公差：ISO f7　公差标准（其他公差订货生产）
　　镀铬厚度：气压用=0.015-0.025mm
　　油压用=0.02mm以上

承接来料加工代为客户金加工
直径≥120　长度≥3000协商加工
