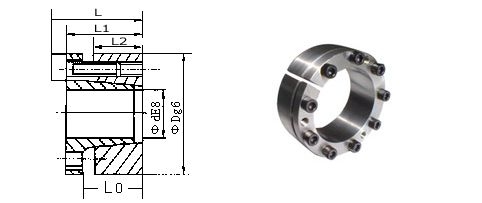

Z3型胀套的基本尺寸和参数

发布时间：2025-05-04

Z3型胀套的基本尺寸和参数：联系电话：022-58519723、86629730 传真：022-23868160
A基本尺寸（ mm） Dimensions							额定负荷		胀套与轴结合面上的压力 pt N/mm2	胀套与轮载结合面上的压力 pt N/mm2	螺钉的拧紧力矩 MA N.m	重量 kg
d	D	L	L1	L2	d1	n	轴向力Ft kN	转矩Mt kN. m	胀套与轴结合面上的压力 pt N/mm2	胀套与轮载结合面上的压力 pt N/mm2	螺钉的拧紧力矩 MA N.m	重量 kg
20	47	37	31	21.7	M6	4	30	0.30	287	90	17	0.29
22	47					4	30	0.33	260	90		0.27
25	50					5	35	0.44	287	106		0.30
28	55							0.49	256	96		0.36
30	55							0.53	239	96		0.34
35	60					6	45	0.81	246	106		0.38
40	65						45	0.94	215	98		0.41
45	75	46	38	25.3	M8		80	1.86	283	134	41	0.70
50	80						80	2.07	255	126		0.76
55	85					7	90	2.54	270	138		0.82
60	90					7	90	2.77	247	130		0.88
65	95					8	105	3.58	261	141		0.94
70	110	60	50	33.4	M10	7	140	5.10	244	128	83	2.10
75	115							5.46	228	119		2.20
80	120							5.85	214	112		2.30
85	125					8	175	7.45	230	129		2.40
90	130					8	175	7.90	217	124		2.60
95	135					10	205	9.90	257	149		2.70
100	145	68	58	40.8			220	11.00	192	114		3.70
105	150							11.55	210	114		3.90
110	155							12.10	175	107		4.00
120	165					12	260	15.70	192	120		4.30
125	170				M12	10	320	17.50	189	120	145	4.80
130	180							20.70	188	120		5.90
140	190							22.50	175	114		6.30
150	200	77	65	45.4		12	380	28.50	196	130		6.70
