球头关节轴承SQD5、SQD6、SQD8、SQD10、SQD12、SQD14、SQD16

发布时间：2025-06-19

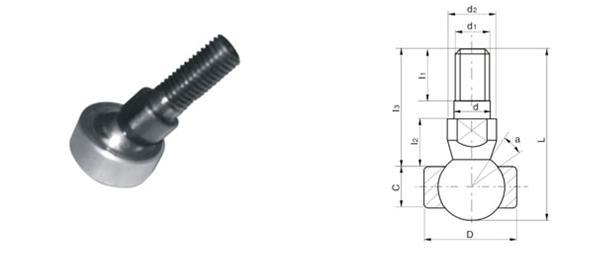

Boundary dimensions(mm)												Mass	Bearing Number
d	d1	d2	l1 min	l2	l3 max	L max	S1	C	D	rs min	α° ≈	Kg ≈	KML
5	M5	9	8	8	19	27.5	7	6	16	0.3	25	0.014	SQD5
6	M6	10	11	8.8	23.8	33.5	8	6.75	18	0.3	25	0.021	SQD6
8	M8	12	12	11.6	28.6	41	10	9	22	0.3	25	0.042	SQD8
10	M10×1.25	14	15	14.2	34.2	49	11	10.5	26	0.3	25	0.067	SQD10
12	M12×1.25	17	17	15.1	38.1	55.1	15	12	30	0.5	25	0.108	SQD12
14	M14×1.5	19	22	16.8	51.3	70.7	17	13.5	34	0.5	20	0.167	SQD14
16	M16×1.5	22	23	18	54.5	76.3	19	15	38	0.5	20	0.238	SQD16
